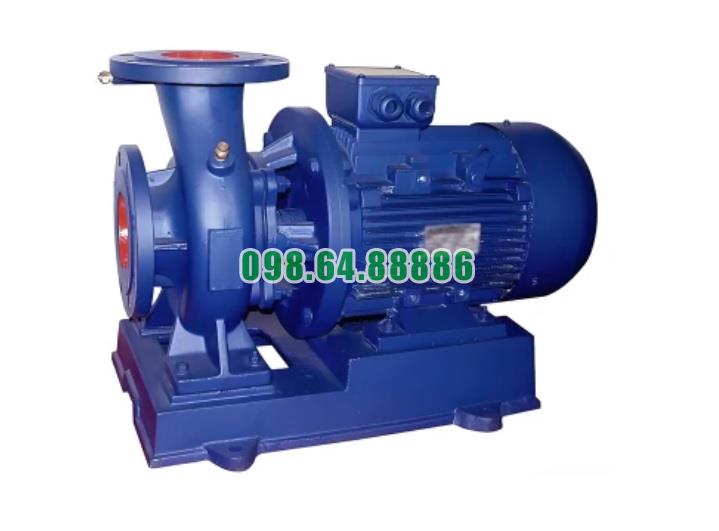

Bơm nước trục ngang SLW-ISW50-250-I

Bơm nước ly tâm trục ngang SLW-ISW50-250-I là một thiết bị quan trọng trong nhiều ứng dụng công nghiệp và dân dụng. Bơm này được thiết kế để cung cấp hiệu suất cao và độ bền trong điều kiện làm việc khắc nghiệt. Dưới đây là mô tả chi tiết về cấu tạo và nguyên tắc hoạt động của bơm này:

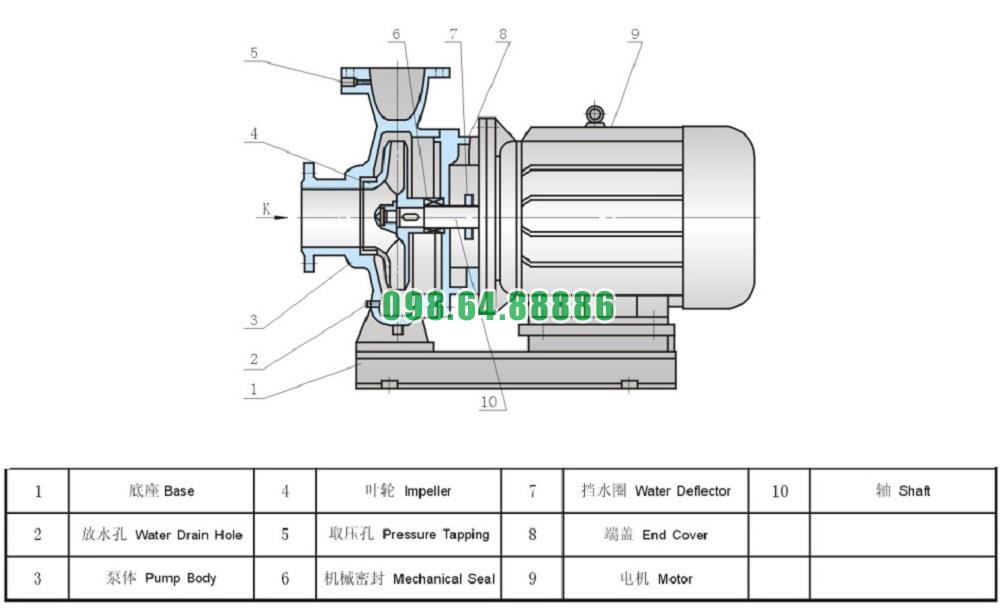

Cấu tạo của bơm nước trục ngang SLW-ISW50-250-I

1. Thân máy (Pump Body)

• Vật liệu: Thân máy thường được làm từ gang hoặc thép không gỉ để đảm bảo độ bền cao và khả năng chống ăn mòn.
• Chức năng: Thân máy chứa và bảo vệ các bộ phận bên trong bơm, định hình và điều hướng dòng chảy của nước, giảm thiểu tổn thất áp suất và tăng hiệu suất bơm.

2. Cánh quạt (Impeller)

• Vật liệu: Cánh quạt thường làm từ thép không gỉ hoặc gang, có thể được phủ lớp chống ăn mòn để kéo dài tuổi thọ.
• Thiết kế: Cánh quạt có thiết kế đặc biệt với các cánh xoắn hoặc hình quạt để tạo ra lực ly tâm khi quay.
• Chức năng: Tạo lực ly tâm để đẩy nước từ trung tâm cánh quạt ra ngoài, tăng tốc và áp suất nước.

3. Vỏ bơm (Pump Casing)

• Vật liệu: Vỏ bơm thường được làm từ gang hoặc thép không gỉ.
• Chức năng: Bao quanh cánh quạt, định hướng dòng chảy của nước từ cánh quạt ra ngoài, bảo vệ các bộ phận bên trong và giảm thiểu tổn thất năng lượng.

4. Phốt cơ khí (Mechanical Seal)

• Vật liệu: Gốm, carbon hoặc vật liệu chịu mài mòn cao.
• Chức năng: Ngăn không cho nước rò rỉ ra ngoài từ trục bơm, đảm bảo hiệu suất hoạt động và bảo vệ môi trường xung quanh.

5. Trục bơm (Pump Shaft)

• Vật liệu: Thép không gỉ hoặc thép hợp kim.
• Chức năng: Truyền động từ động cơ đến cánh quạt, giúp cánh quạt quay và tạo lực ly tâm.

6. Bạc đạn (Bearings)

• Vật liệu: Thép cứng hoặc thép không gỉ.
• Chức năng: Giúp trục bơm quay mượt mà và giảm ma sát giữa các bộ phận quay và cố định, tăng tuổi thọ của bơm.

7. Đế bơm (Pump Base)

• Vật liệu: Gang hoặc thép.
• Chức năng: Giữ cho bơm cố định trên bề mặt lắp đặt, giảm rung động và tiếng ồn khi bơm hoạt động, đảm bảo bơm hoạt động ổn định.

8. Ống hút và ống xả (Suction and Discharge Pipes)

• Vật liệu: Thép không gỉ hoặc nhựa chịu lực.
• Chức năng: Dẫn nước vào và ra khỏi bơm. Ống hút dẫn nước từ nguồn vào bơm, còn ống xả dẫn nước ra khỏi bơm đến điểm sử dụng.

9. Hệ thống làm mát (Cooling System)

• Chức năng: Giúp duy trì nhiệt độ ổn định của động cơ, đảm bảo bơm hoạt động hiệu quả và bền bỉ.

Nguyên tắc hoạt động của bơm nước trục ngang SLW-ISW50-250-I

1. Khởi động động cơ

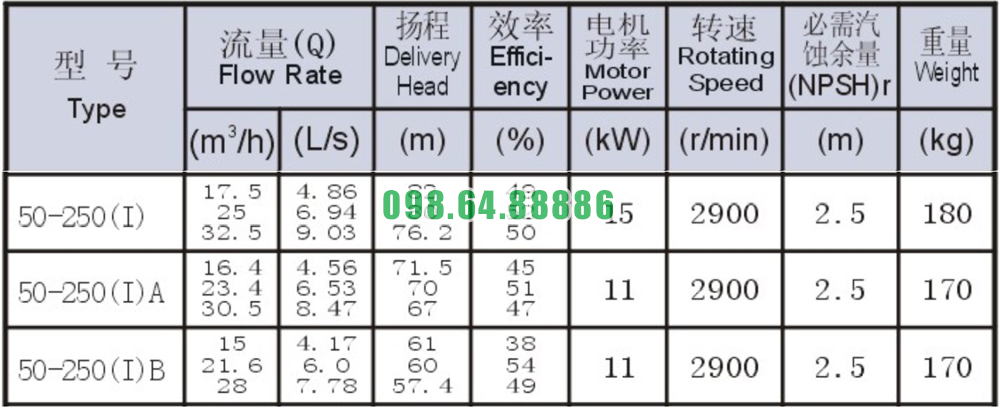

• Công suất động cơ: Khi bơm được khởi động, động cơ 5.5 kW bắt đầu quay trục bơm với tốc độ cao, thường là 2900 vòng/phút (r/min).
• Truyền động: Động cơ truyền lực quay tới trục bơm, làm cho cánh quạt bên trong quay.

2. Hút nước vào bơm

• Ống hút: Nước từ nguồn (bể nước, hồ chứa) được hút vào bơm thông qua ống hút. Độ hút sâu tối đa của bơm là 2.5m.
• Áp suất thấp: Sự quay của cánh quạt tạo ra một vùng áp suất thấp tại trung tâm của cánh quạt (vùng mắt bơm), nước bị hút vào để lấp đầy khoảng trống này.

3. Tạo lực ly tâm

• Chuyển động ly tâm: Khi cánh quạt quay, nó tạo ra lực ly tâm, đẩy nước từ trung tâm cánh quạt ra ngoài mép cánh quạt.
• Tăng tốc độ và áp suất nước: Nước bị đẩy ra ngoài theo đường kính của cánh quạt, tăng tốc độ và áp suất nước trong quá trình này.

4. Đẩy nước ra khỏi bơm

• Vỏ bơm: Vỏ bơm định hướng dòng chảy của nước, từ mép cánh quạt ra ngoài ống xả.
• Ống xả: Nước sau khi được tăng tốc và áp suất sẽ được đẩy ra khỏi bơm thông qua ống xả và đi đến điểm sử dụng.

5. Duy trì hoạt động liên tục

• Liên tục quay: Khi động cơ tiếp tục quay, cánh quạt tiếp tục tạo ra lực ly tâm, đảm bảo dòng nước được duy trì liên tục.
• Điều chỉnh lưu lượng và áp suất: Hệ thống có thể được điều chỉnh để đáp ứng các yêu cầu cụ thể về lưu lượng và áp suất nước, thông qua các van điều chỉnh hoặc hệ thống điều khiển tự động.

Bơm nước ly tâm trục ngang SLW-ISW50-250-I hoạt động dựa trên nguyên lý lực ly tâm, với động cơ 5.5 kW tạo ra lực quay mạnh mẽ để hút nước vào, tăng tốc và đẩy nước ra ngoài với áp suất cao. Cấu trúc bơm chắc chắn, vật liệu chất lượng cao và thiết kế tối ưu giúp bơm hoạt động hiệu quả, bền bỉ và đáp ứng nhu cầu sử dụng trong nhiều ứng dụng công nghiệp và dân dụng

Lắp đặt đúng cách bơm nước trục ngang SLW-ISW50-250-I là bước quan trọng để đảm bảo bơm hoạt động hiệu quả và bền bỉ. Dưới đây là quy trình chi tiết từng bước lắp đặt bơm này:

1. Chuẩn Bị Trước Khi Lắp Đặt

• Kiểm Tra Vật Tư và Thiết Bị: Kiểm tra toàn bộ bơm và các phụ kiện đi kèm như đường ống, van, phớt, và bạc đạn. Đảm bảo không có hư hỏng hoặc thiếu sót.
• Chuẩn Bị Công Cụ: Chuẩn bị các công cụ cần thiết như cờ lê, tua vít, mỏ lết, băng keo chống thấm, và dụng cụ đo lường.

2. Chọn Vị Trí Lắp Đặt

• Vị Trí Lắp Đặt: Chọn vị trí lắp đặt bơm trên bề mặt phẳng, cứng và không rung động. Đảm bảo khu vực lắp đặt không bị ngập nước và có đủ không gian để bảo dưỡng và sửa chữa.
• Cân Nhắc Môi Trường: Đảm bảo vị trí lắp đặt không có bụi bẩn, hóa chất ăn mòn hoặc nhiệt độ quá cao.

3. Lắp Đặt Đế Bơm

• Chuẩn Bị Đế Bơm: Lắp đặt đế bơm trên bề mặt phẳng và chắc chắn. Sử dụng bulong và đai ốc để cố định đế bơm vào nền.
• Cân Chỉnh Đế Bơm: Sử dụng dụng cụ đo lường để đảm bảo đế bơm được cân chỉnh chính xác, không bị lệch hoặc nghiêng.

4. Lắp Đặt Bơm và Động Cơ

• Gắn Bơm Lên Đế: Đặt bơm lên đế đã chuẩn bị và cố định bằng bulong và đai ốc. Đảm bảo các kết nối chắc chắn và an toàn.
• Căn Chỉnh Trục Bơm và Động Cơ: Sử dụng dụng cụ căn chỉnh trục để đảm bảo trục bơm và trục động cơ thẳng hàng. Điều này giúp tránh hiện tượng rung lắc và mài mòn không đều.

5. Kết Nối Đường Ống Hút và Xả

• Kết Nối Đường Ống Hút: Kết nối đường ống hút với đầu hút của bơm. Sử dụng băng keo chống thấm và kẹp để đảm bảo kết nối kín và chắc chắn.
• Kết Nối Đường Ống Xả: Kết nối đường ống xả với đầu xả của bơm. Đảm bảo đường ống không bị gấp khúc hoặc tắc nghẽn.
• Lắp Đặt Van: Lắp đặt các van cần thiết trên đường ống hút và xả để điều chỉnh lưu lượng và áp suất nước.

6. Kết Nối Điện

• Kiểm Tra Hệ Thống Điện: Kiểm tra hệ thống điện và đảm bảo rằng nguồn điện đáp ứng yêu cầu của bơm (thường là 380V/50Hz hoặc 440V/60Hz).
• Kết Nối Dây Điện: Kết nối dây điện từ động cơ bơm đến nguồn điện. Sử dụng các đầu nối chắc chắn và an toàn để tránh rò rỉ điện.
• Kiểm Tra An Toàn Điện: Đảm bảo rằng hệ thống điện được nối đất đúng cách và các thiết bị bảo vệ điện như cầu dao và bộ ngắt điện hoạt động tốt.

7. Kiểm Tra và Khởi Động Thử

• Kiểm Tra Kết Nối: Kiểm tra lại toàn bộ các kết nối đường ống, điện và các bộ phận khác để đảm bảo không có rò rỉ hoặc lắp đặt sai.
• Đổ Nước Vào Bơm: Đổ nước vào bơm và hệ thống đường ống để đảm bảo bơm không bị hút khô khi khởi động.
• Khởi Động Bơm: Bật nguồn điện và khởi động bơm. Giám sát áp suất và lưu lượng nước để đảm bảo bơm hoạt động ổn định và đúng theo thiết kế.

8. Bảo Dưỡng Định Kỳ

• Kiểm Tra Thường Xuyên: Thực hiện kiểm tra thường xuyên các bộ phận của bơm như phớt, bạc đạn, và hệ thống điện để phát hiện và khắc phục kịp thời các sự cố.
• Bảo Dưỡng Định Kỳ: Thực hiện bảo dưỡng định kỳ theo hướng dẫn của nhà sản xuất để đảm bảo bơm hoạt động bền bỉ và hiệu quả.

Quy trình lắp đặt bơm nước trục ngang SLW-ISW50-250-I bao gồm các bước chuẩn bị, chọn vị trí lắp đặt, lắp đặt đế bơm, căn chỉnh trục, kết nối đường ống và điện, kiểm tra và khởi động thử, và bảo dưỡng định kỳ. Việc tuân thủ đúng quy trình này sẽ giúp đảm bảo bơm hoạt động ổn định, bền bỉ và đạt hiệu suất tối ưu trong các ứng dụng công nghiệp và dân dụng
