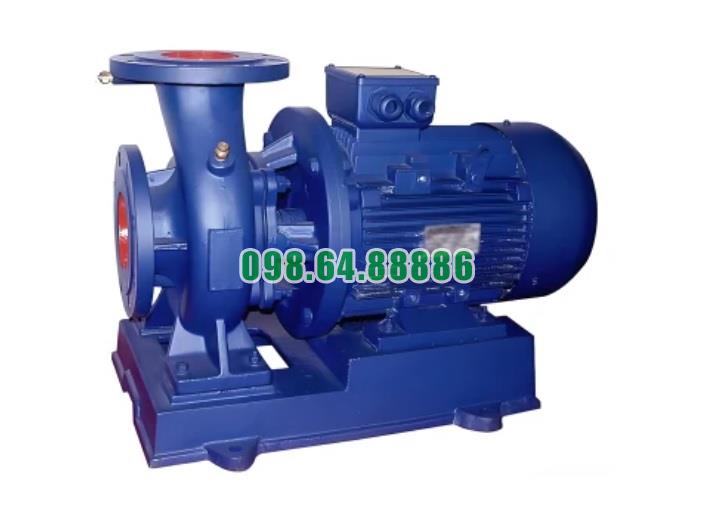

Thiết kế tối ưu của bơm nước trục ngang SLW100-ISW100-250-I hiệu năng 77%
Bơm nước trục ngang SLW100-ISW100-250-I với hiệu năng đạt 77% là một dòng bơm ly tâm được thiết kế tối ưu để hoạt động hiệu quả và tiết kiệm năng lượng trong các ứng dụng yêu cầu lưu lượng và áp suất lớn. Dưới đây là chi tiết về thiết kế và các yếu tố đóng góp vào hiệu năng cao của bơm này:
1. Thiết kế tối ưu của bơm
Bơm SLW100-ISW100-250-I được thiết kế với những yếu tố kỹ thuật chủ yếu sau đây, giúp tối ưu hóa hiệu suất và độ bền:
Cấu trúc trục ngang:
- Thiết kế bơm trục ngang giúp giảm thiểu lực cản và tạo ra dòng nước ổn định trong quá trình vận hành. Điều này giảm được sự hao mòn của các bộ phận chuyển động, tối ưu hóa hiệu suất hoạt động của bơm.
Cánh quạt thiết kế tối ưu:
- Cánh quạt của bơm được thiết kế sao cho nước có thể đi qua một cách trơn tru mà không gặp phải các hiện tượng xoáy hoặc dòng chảy không đồng đều. Thiết kế này giúp giảm thiểu tổn thất năng lượng và tăng hiệu quả chuyển đổi năng lượng từ động cơ thành lưu lượng và áp suất nước.
Vật liệu chất lượng cao:
- Thép không gỉ IHWB là vật liệu chính cấu thành các bộ phận của bơm. Với khả năng chống ăn mòn và chịu được điều kiện làm việc khắc nghiệt, vật liệu này không chỉ kéo dài tuổi thọ của bơm mà còn đảm bảo hiệu suất ổn định trong suốt quá trình vận hành. Điều này giúp bơm hoạt động liên tục mà không bị giảm hiệu suất do tác động của môi trường.
Thiết kế cửa hút và xả hợp lý:
- Cửa hút ngang và cửa xả thẳng đứng giúp tối ưu hóa dòng chảy, giảm thiểu hiện tượng rối loạn dòng nước khi vào và ra khỏi bơm. Cấu trúc này giúp tăng hiệu suất và giảm thất thoát áp suất trong suốt quá trình vận hành.
Cấu trúc động cơ mạnh mẽ:
- Bơm sử dụng động cơ có công suất phù hợp với các yêu cầu của bơm, giúp chuyển đổi năng lượng hiệu quả từ động cơ thành công việc bơm nước mà không bị thất thoát quá nhiều năng lượng dưới dạng nhiệt hoặc rung động.
2. Hiệu suất 77%
- Hiệu suất 77% là mức hiệu quả cao trong việc chuyển đổi năng lượng đầu vào (năng lượng điện từ động cơ) thành năng lượng có ích (năng lượng động học của nước được bơm).
- Lợi ích của hiệu suất cao:
- Tiết kiệm năng lượng: Bơm hoạt động với mức hiệu suất cao giúp giảm chi phí vận hành và tiết kiệm năng lượng. Điều này đặc biệt quan trọng đối với các hệ thống bơm sử dụng liên tục trong công nghiệp hoặc các hệ thống cấp nước quy mô lớn.
- Giảm thiểu tác động môi trường: Hiệu suất cao giúp giảm lượng năng lượng tiêu thụ, từ đó giảm lượng khí thải CO₂ (nếu sử dụng điện từ các nguồn không tái tạo) và tiết kiệm tài nguyên.
3. Các yếu tố đóng góp vào hiệu suất tối ưu
Quy trình vận hành bơm nước trục ngang SLW100-ISW100-250-I hiệu năng 77%
Để vận hành bơm nước trục ngang SLW100-ISW100-250-I hiệu quả với hiệu năng 77%, bạn cần tuân thủ một quy trình rõ ràng và đảm bảo rằng bơm luôn hoạt động trong điều kiện tối ưu. Dưới đây là quy trình vận hành chi tiết:
1. Kiểm tra trước khi vận hành:
- Kiểm tra tình trạng bơm: Đảm bảo rằng bơm không có vết nứt, rò rỉ, hoặc bất kỳ hư hỏng nào trên các bộ phận của bơm và đường ống.
- Kiểm tra hệ thống điện: Đảm bảo rằng kết nối điện cho động cơ bơm ổn định, không có dây dẫn bị hở hoặc mòn. Kiểm tra rơ-le bảo vệ quá tải và các thiết bị bảo vệ khác.
- Kiểm tra mực nước: Đảm bảo rằng mực nước trong bể chứa hoặc nguồn cấp đủ để bơm hoạt động bình thường. Tránh tình trạng hút không có nước vì có thể gây hỏng bơm.
- Kiểm tra van: Đảm bảo rằng các van trên đường ống cấp và xả đã được mở đúng cách để nước có thể lưu thông thuận lợi.
2. Khởi động bơm:
- Khởi động động cơ: Đảm bảo rằng động cơ bơm được khởi động từ từ để tránh sốc tải. Nếu bơm có sử dụng hệ thống khởi động mềm, hãy đảm bảo rằng nó hoạt động đúng cách.
- Quan sát áp suất và lưu lượng: Sau khi khởi động, kiểm tra áp suất và lưu lượng trên đồng hồ đo để chắc chắn bơm hoạt động trong phạm vi chỉ định.
- Kiểm tra độ rung và tiếng ồn: Bơm cần hoạt động êm ái, nếu có rung lắc hoặc tiếng ồn bất thường, cần tắt máy và kiểm tra lại.
3. Vận hành trong quá trình làm việc:
- Điều chỉnh lưu lượng và áp suất: Trong quá trình vận hành, có thể cần điều chỉnh lưu lượng và áp suất sao cho phù hợp với yêu cầu công việc (chẳng hạn trong ứng dụng chữa cháy, cần lưu lượng nước ổn định). Điều này có thể thực hiện thông qua việc điều chỉnh van hoặc sử dụng bộ điều khiển tốc độ biến thiên (VSD) nếu có.
- Giám sát các thông số vận hành: Liên tục giám sát các thông số như áp suất, nhiệt độ động cơ, lưu lượng và điện năng tiêu thụ để đảm bảo hiệu quả và tránh quá tải.
- Chú ý đến hiệu suất: Với hiệu suất đạt 77%, bơm cần được duy trì trong các điều kiện vận hành ổn định để đảm bảo hiệu quả năng lượng. Đảm bảo rằng bơm hoạt động ở điểm hiệu suất tối ưu và không bị vận hành ở các điểm quá tải.
4. Lưu ý trong vận hành:
- Tránh vận hành bơm khô: Luôn chắc chắn rằng bơm luôn có nước để bơm, tránh vận hành bơm khô sẽ gây hư hại cho các bộ phận trong bơm.
- Kiểm tra các bộ phận của bơm: Đảm bảo các bộ phận như cánh bơm, trục, và ổ bi không bị mài mòn quá mức trong quá trình sử dụng. Nếu có dấu hiệu hư hỏng, cần ngừng vận hành và thay thế bộ phận bị hỏng.
- Giữ nhiệt độ ổn định: Giám sát nhiệt độ của động cơ và bơm để tránh quá nhiệt. Nếu nhiệt độ quá cao, cần kiểm tra hệ thống làm mát hoặc thay dầu bôi trơn nếu cần thiết.
5. Dừng bơm:
- Tắt bơm từ từ: Khi cần dừng bơm, tắt động cơ từ từ và không tắt đột ngột, đặc biệt nếu hệ thống có sự thay đổi áp suất nhanh chóng, điều này có thể gây ra sự dao động áp suất hoặc hư hỏng thiết bị.
- Kiểm tra lại hệ thống: Sau khi tắt bơm, kiểm tra lại toàn bộ hệ thống để phát hiện bất kỳ vấn đề nào có thể xảy ra trong quá trình vận hành.
6. Bảo dưỡng định kỳ:
- Kiểm tra và bảo trì định kỳ: Để đảm bảo bơm hoạt động lâu dài với hiệu suất ổn định, bạn cần thực hiện bảo trì định kỳ theo hướng dẫn của nhà sản xuất. Thực hiện thay dầu bôi trơn, kiểm tra phớt và vòng bi, làm sạch cánh quạt bơm, và thay thế các bộ phận hư hỏng nếu cần.
- Giám sát và theo dõi hiệu suất: Lưu trữ các số liệu hiệu suất bơm để theo dõi xu hướng và phát hiện sớm các vấn đề có thể xảy ra trong tương lai.
Với hiệu suất 77%, bơm SLW100-ISW100-250-I cần được vận hành trong phạm vi tối ưu của nó, bao gồm việc giám sát chặt chẽ các thông số kỹ thuật, kiểm tra bảo trì định kỳ và tránh tình trạng quá tải. Chú ý đến các yếu tố như nhiệt độ, áp suất, lưu lượng và các bộ phận cơ khí sẽ giúp kéo dài tuổi thọ của bơm và tối ưu hóa hiệu quả công việc
Điều kiện làm việc bơm nước trục ngang SLW100-ISW100-250-I hiệu năng 77%
1. Phạm vi dòng chảy: 1,8 ~ 2000m³ / h
2. Đầu nâng: <130m
3. Nhiệt độ trung bình: -10oC ~ 80oC, 105 ° C
4. Nhiệt độ môi trường: tối đa. +40°C; độ cao so với mực nước biển thấp hơn 1.500m; RH không cao hơn 95%
5. Tối đa. áp suất làm việc: 1.6MPa (DN200 trở xuống) và 1.0MPa (DN250 trở lên); tối đa. áp suất làm việc = áp suất đầu vào + áp suất đóng van (Q=0) và áp suất đầu vào 0,4MPa. Khi áp suất đầu vào cao hơn 0,4MPa hoặc mức tối đa của hệ thống. áp suất làm việc cao hơn 1,6MPa (DN200 trở xuống) hoặc 1,0MPa (DN250 trở lên) thì phải ghi chú riêng theo thứ tự để sử dụng gang than chì hình cầu hoặc thép đúc để chế tạo bộ phận chảy qua của máy bơm, và con dấu cơ khí phải được chọn theo cách khác.
6. Đối với bất kỳ chất rắn không hòa tan nào trong môi trường làm việc, thể tích đơn vị của nó phải nhỏ hơn 0,1% và độ hạt của nó <0,2 mm.
7. Tùy chọn mặt bích đồng hành: PN1.6MPa-GB/T17241.6-1998

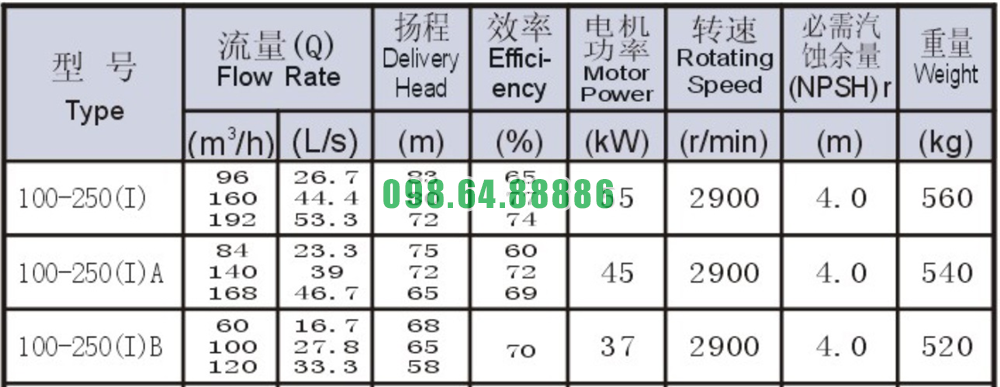

Bảng thông số kỹ thuật bơm nước trục ngang SLW100-ISW100-250-I hiệu năng 77%

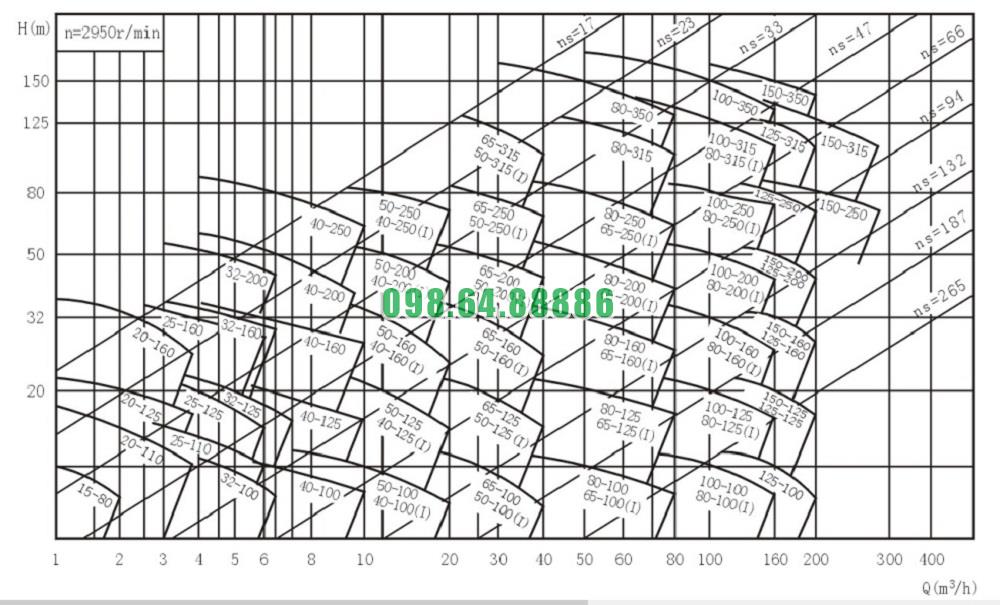

Đường cong hiệu suất bơm nước trục ngang SLW100-ISW100-250-I hiệu năng 77%

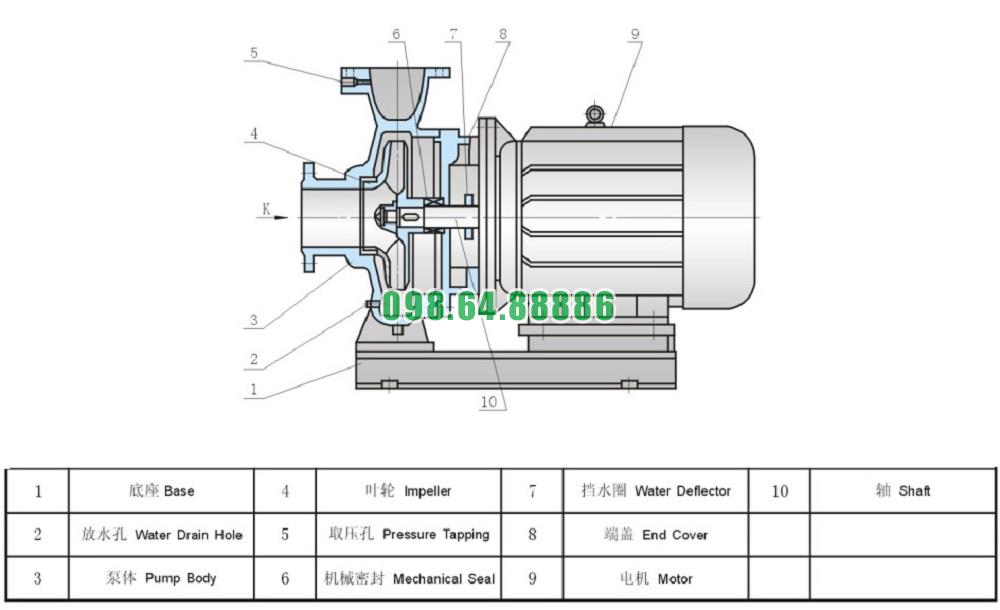

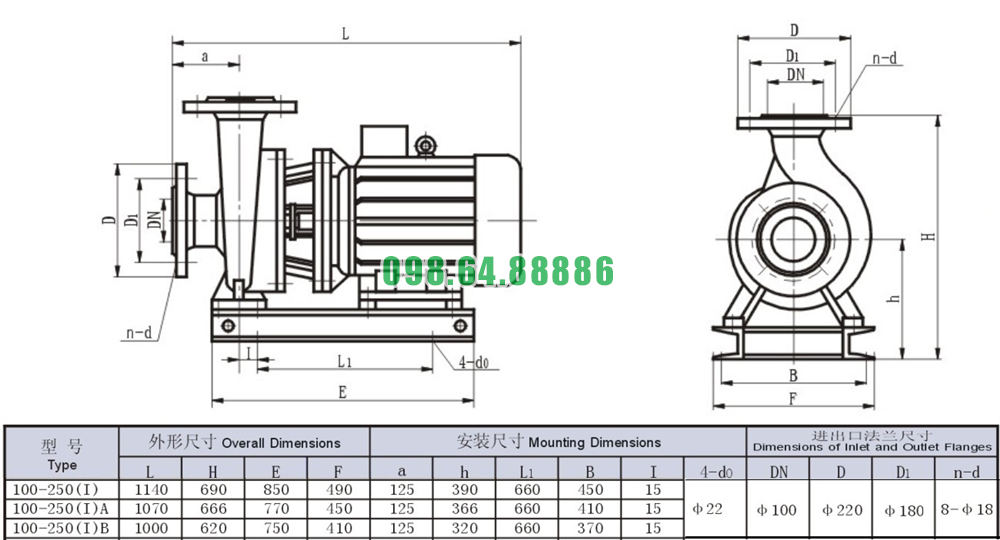

Bản vẽ cấu tạo và kích thước bơm nước trục ngang SLW100-ISW100-250-I hiệu năng 77%
