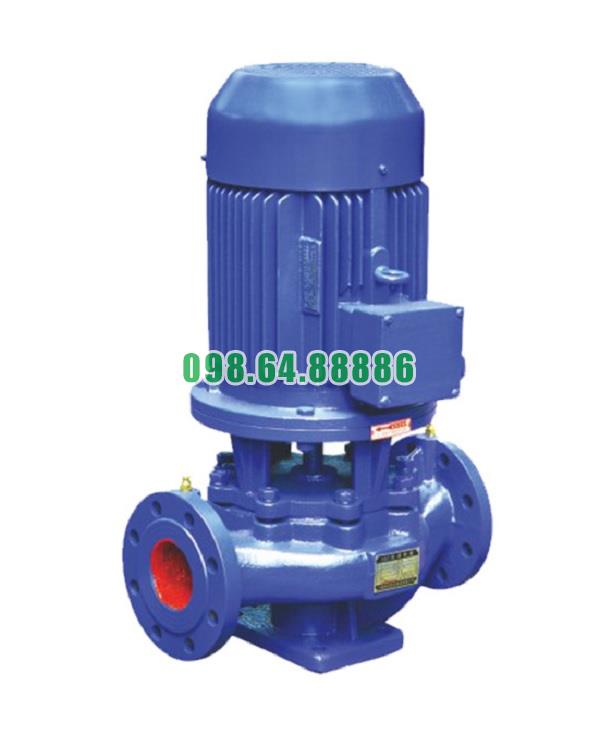

Tiêu chuẩn chất lượng và độ bền của bơm đường ống trục đứng model ISG100-100A, IRG100-100A
Phạm vi và mục tiêu chất lượng
Tiêu chuẩn chất lượng và độ bền của bơm đường ống trục đứng ISG100-100A, IRG100-100A tập trung đảm bảo thiết bị vận hành ổn định, an toàn, hiệu suất cao và tuổi thọ dài trong điều kiện cấp nước liên tục 24/7 cho công trình dân dụng và công nghiệp.
Tiêu chuẩn kỹ thuật áp dụng
Thử nghiệm hiệu suất và nghiệm thu bơm: ISO 9906 (cấp chấp nhận 2B/3B tùy cấu hình).
Yêu cầu thiết kế thủy lực và cơ khí bơm ly tâm: ISO 9908, tham chiếu thực hành kết cấu bền tương đương ISO 5199.
Cân bằng động cánh bơm và các chi tiết quay: ISO 1940-1 (cấp G6.3 hoặc tốt hơn).
Độ rung máy quay trong vận hành: ISO 20816-3 (thay thế ISO 10816).
Mặt bích, áp lực làm việc: ISO 7005 / EN 1092-1 (PN16 điển hình).
Phớt cơ khí: DIN 24960 / EN 12756.
Động cơ điện: IEC 60034-1, hiệu suất IEC 60034-30-1 (IE2/IE3), kiểu làm mát IEC 60034-6, bảo vệ vỏ IEC 60529 (IP55 điển hình), cách điện Class F.
Vật liệu và xử lý bề mặt bảo đảm độ bền
Thân bơm: gang cầu hoặc inox 304/316, độ dày thành đáp ứng áp lực thiết kế PN16, hệ số an toàn theo tiêu chuẩn đúc áp lực.
Trục bơm: thép hợp kim/inox AISI 420/431 xử lý nhiệt tăng độ cứng, chống mài mòn trượt ở vị trí phớt.
Cánh bơm: gang hợp kim hoặc inox, gia công chính xác, cân bằng động cấp G6.3 để giảm mỏi mệt vật liệu.
Bu-lông, ốc, vòng chặn: vật liệu theo ISO 3506 (thép không gỉ cho môi trường ẩm), hạn chế ăn mòn kẽ hở.
Sơn phủ chống ăn mòn: hệ sơn theo ISO 12944 (cấp môi trường C3–C4 tùy vị trí lắp đặt); mặt trong tiếp xúc nước có thể dùng lớp phủ epoxy đạt tiêu chí an toàn nước sạch.
Tiêu chuẩn chất lượng và độ bền trong thử nghiệm
Thử áp thủy lực thân bơm ≥ 1.5 × áp suất làm việc; không rò rỉ, không biến dạng dư.
Thử kín phớt cơ khí ở áp suất định mức; rò rỉ cho phép chỉ ở mức “màng ẩm” vi mô.
Nghiệm thu hiệu suất theo đường đặc tính Q–H–η của ISO 9906; sai lệch trong dải chấp nhận tiêu chuẩn.
Đo rung toàn phần tại gối đỡ động cơ và vỏ bơm theo ISO 20816-3; giá trị ở vùng A/B cho vận hành liên tục.
Đo ồn theo phương pháp trường tự do ISO 3744; đảm bảo mức ồn cho khu vực tòa nhà.
Độ tin cậy và tuổi thọ thiết kế
Tuổi thọ thiết kế tổng thể bơm trong điều kiện nước sạch, PN16: ≥ 10 năm khi tuân thủ bảo trì định kỳ.
Ổ bi bôi trơn mỡ công nghiệp: thời gian giữa hai lần thay thế điển hình 20.000–30.000 giờ (tùy tải và nhiệt).
Phớt cơ khí (SiC/Carbon, SiC/SiC): chu kỳ thay thế khuyến nghị 2–3 năm trong vận hành liên tục.
Động cơ Class F, giới hạn tăng nhiệt theo IEC 60034-1; làm việc liên tục S1 với dự trữ mô-men phù hợp.
Kiểm soát rung động và cân bằng
Cụm quay được cân bằng động ISO 1940-1 G6.3; khi lắp đặt đạt biên độ rung trong “vùng chấp nhận” của ISO 20816-3.
Đồng trục giữa trục động cơ và trục bơm được đảm bảo nhờ kết cấu đồng trục, giảm mỏi phớt và ổ bi, kéo dài độ bền.
Thiết kế làm kín và chống rò rỉ nâng cao
Buồng phớt thiết kế lưu thông chất lỏng làm mát bề mặt trượt, duy trì “màng bôi trơn” ổn định.
Vòng làm kín phụ EPDM/NBR/Viton chịu nhiệt, chống lão hóa; mô-men siết mặt bích theo tiêu chuẩn để tránh hở khe.
Tiêu chuẩn chất lượng và độ bền của bơm đường ống trục đứng ISG100-100A, IRG100-100A nhấn mạnh rò rỉ bằng 0 ở điều kiện vận hành danh định.
An toàn điện và độ bền cách điện
Cấp bảo vệ IP55 hạn chế bụi và tia nước; cách điện Class F với giới hạn tăng nhiệt Class B thường được áp dụng để dự trữ nhiệt, nâng tuổi thọ.
Bảo vệ quá tải, mất pha, dòng rò (RCD/ELCB) theo quy phạm lắp đặt TCVN/IEC 60364, giảm hỏng hóc sớm do sự cố điện.
Chống ăn mòn và độ bền môi trường
Lựa chọn vật liệu tiếp xúc nước theo chất lượng nguồn nước (pH, độ dẫn điện, Clo); dùng inox/cao su phù hợp để giảm pitting/crevice corrosion.
Sơn phủ và gioăng theo chuẩn vật liệu không chứa chất hạn chế theo RoHS/REACH, tăng tuổi thọ và thân thiện môi trường.
Tài liệu, truy xuất và quản lý chất lượng
Sản phẩm sản xuất theo hệ thống ISO 9001; mỗi bơm có hồ sơ kỹ thuật gồm chứng chỉ vật liệu chính, biên bản thử áp, thử kín, đường đặc tính testbench, hướng dẫn lắp đặt – vận hành – bảo trì.
Ký hiệu mặt bích, hướng quay, mũi tên dòng chảy, nhãn động cơ và tem kiểm định giúp truy xuất nhanh khi bảo trì.
Khuyến nghị lắp đặt để duy trì tiêu chuẩn chất lượng và độ bền
Căn chỉnh đường ống đúng trục, tránh tải lực lên cổ bơm; lắp khớp nối mềm và giá đỡ ống độc lập.
Bố trí lọc rác/Y-strainer phía hút, bảo đảm NPSH yêu cầu để tránh cavitation làm mòn cánh và giảm tuổi thọ.
Lắp van một chiều phía xả, van khóa và đồng hồ áp – lưu để vận hành trong vùng hiệu suất tốt nhất (BEP), hạn chế rung và mài mòn.
Tiêu chuẩn chất lượng và độ bền của bơm đường ống trục đứng ISG100-100A, IRG100-100A được bảo chứng bởi hệ thống tiêu chuẩn quốc tế (ISO/IEC/DIN) về thiết kế, thử nghiệm, rung ồn, làm kín, điện – cơ, sơn phủ và quản lý chất lượng. Sự đồng bộ từ vật liệu, gia công, cân bằng động đến nghiệm thu hiệu suất giúp bơm đạt độ tin cậy cao, tuổi thọ dài và vận hành ổn định trong nhiều điều kiện làm việc. Nếu bạn cần, tôi có thể chuyển nội dung này thành bảng tiêu chuẩn – mục tiêu – chỉ tiêu chấp nhận để dùng cho hồ sơ thầu hoặc checklist nghiệm thu tại hiện trường.
