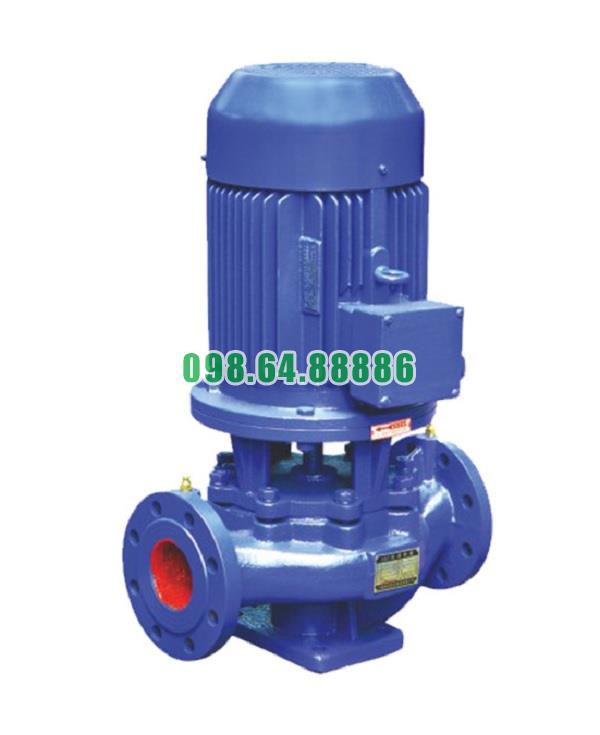

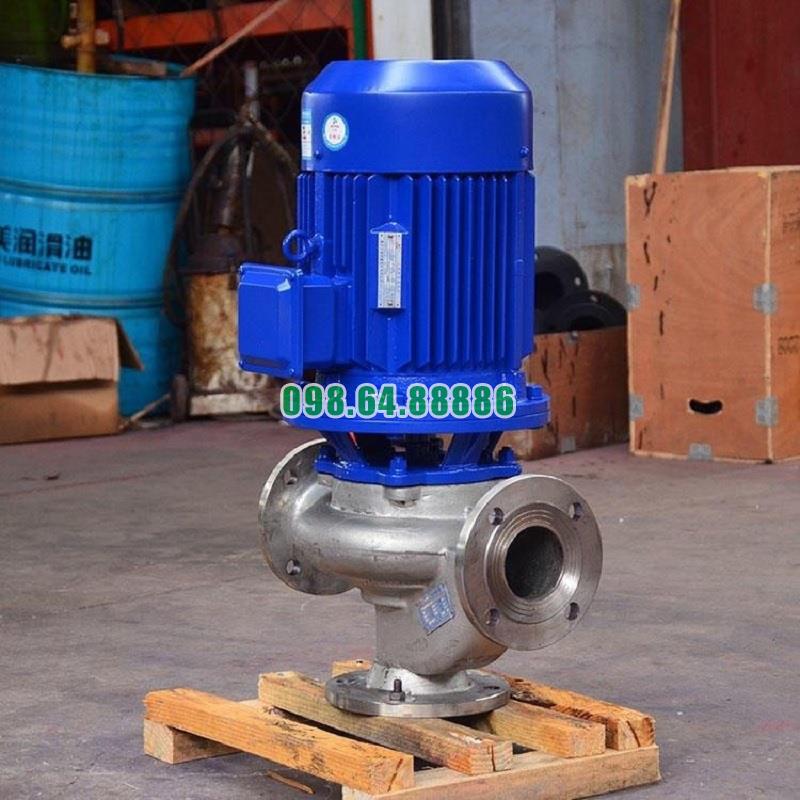

Máy bơm lùa, bơm đồng trục đứng, inline ISG65-250B, IRG65-250B 11kw, 21.6m3, 60m

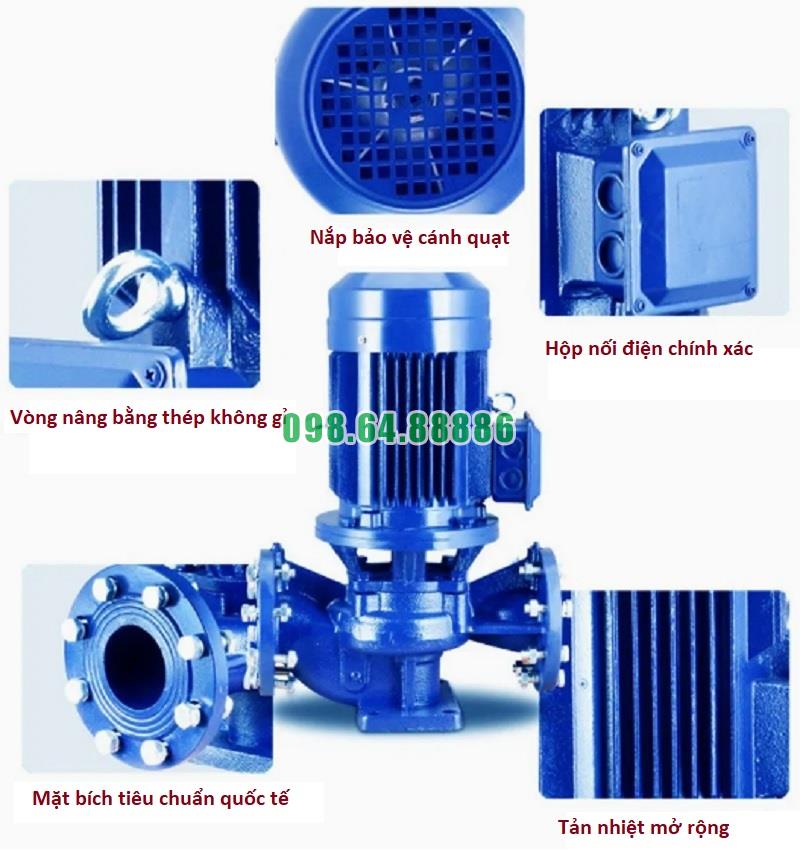

Cấu Tạo Chi Tiết Của Bơm Lùa Model ISG65-250B, IRG65-250B

1. Thân Bơm (Pump Casing)

• Chất liệu: Gang cầu FCD, gang xám FC hoặc inox tùy ứng dụng

• Công dụng: Là bộ phận chính bao bọc toàn bộ cụm bơm, tạo khoang chứa nước và định hình dòng chảy bên trong.

• Đặc điểm: Đúc liền khối, có mặt bích hút – xả lắp thẳng hàng (inline), giúp gắn trực tiếp vào hệ thống ống dễ dàng.

2. Cánh Bơm (Impeller)

• Chất liệu: Gang hợp kim, đồng hoặc inox

• Loại cánh: Dạng cánh kín (enclosed impeller)

• Vai trò: Tạo lực ly tâm khi quay để hút và đẩy lưu chất. Thiết kế hình học tối ưu giúp tăng hiệu suất và hạn chế xâm thực.

3. Trục Bơm (Shaft)

• Chất liệu: Thép hợp kim 45#, hoặc inox 304/316

• Công dụng: Truyền động từ động cơ đến cánh bơm, chịu mô-men xoắn lớn

• Gia công: Được tiện chính xác, xử lý nhiệt luyện để tăng độ cứng, chống xoắn và mài mòn.

4. Phớt Cơ Khí (Mechanical Seal)

• Chất liệu: Ceramic – Graphite, Silicon carbide – Tungsten carbide

• Chức năng: Làm kín trục, ngăn không cho nước rò rỉ ra ngoài vị trí tiếp giáp giữa phần quay (trục) và phần tĩnh (thân bơm)

• Ưu điểm: Chịu mài mòn cao, dễ thay thế, tuổi thọ dài.

5. Vỏ Ổ Trục (Bearing Housing)

• Chức năng: Bảo vệ và cố định ổ trục bên trong

• Cấu tạo: Gắn liền với thân bơm, hỗ trợ truyền động ổn định, chống rung lắc

6. Ổ Trục (Bearing)

• Loại: Ổ bi hoặc bạc đạn chất lượng cao

• Chức năng: Hỗ trợ trục quay êm ái, giảm ma sát, duy trì độ đồng tâm cao

• Ưu điểm: Ít mài mòn, tuổi thọ dài khi được bôi trơn đúng cách

7. Mặt Bích Hút Và Xả (Inlet & Outlet Flanges)

• Vị trí: Nằm trên một trục thẳng hàng (kiểu inline)

• Tiêu chuẩn: Đường kính danh định DN65, áp lực PN16

• Chức năng: Kết nối bơm với hệ thống đường ống một cách chắc chắn, dễ tháo lắp

8. Đế Bơm (Base Plate)

• Vật liệu: Gang hoặc thép

• Chức năng: Cố định toàn bộ cụm bơm – động cơ, giúp chống rung, giữ thiết bị ổn định khi vận hành

9. Động Cơ Điện (Electric Motor)

• Loại: Động cơ TEFC (Totally Enclosed Fan Cooled)

• Công suất: Khoảng 15kW – 18.5kW tùy cấu hình

• Tiêu chuẩn bảo vệ: IP55 hoặc cao hơn, cấp cách điện F

• Tích hợp: Gắn trực tiếp trục đồng tâm với bơm, không qua khớp nối

10. Vòng Đệm, Bu-lông, Đai Ốc

• Vai trò: Kết nối, cố định các bộ phận lại với nhau

• Chất liệu: Inox hoặc thép mạ kẽm, đảm bảo độ kín và chắc chắn

Cấu tạo chi tiết của bơm lùa ISG65-250B, IRG65-250B được thiết kế theo nguyên tắc cơ khí đồng tâm – thủy lực tối ưu, với từng bộ phận đóng vai trò rõ ràng, sử dụng vật liệu cao cấp và dễ bảo trì. Sự kết hợp giữa thiết kế thông minh và vật liệu bền bỉ mang đến hiệu suất vận hành cao, tuổi thọ dài và độ ổn định tuyệt vời trong thực tế ứng dụng.

Ứng dụng đặc biệt của bơm lùa model ISG65-250B, IRG65-250B

Bơm lùa model ISG65-250B, IRG65-250B không chỉ được ứng dụng phổ biến trong các hệ thống cấp thoát nước thông thường, mà còn phát huy hiệu quả vượt trội trong nhiều lĩnh vực và điều kiện vận hành đặc biệt. Nhờ thiết kế trục đứng đồng trục nhỏ gọn, áp lực cao, độ bền cơ học lớn và khả năng hoạt động liên tục, dòng bơm này đáp ứng tốt những yêu cầu khắt khe trong các ứng dụng dưới đây.

Ứng dụng trong các tòa nhà siêu cao tầng

• Được sử dụng làm bơm tăng áp tuyến hoặc bơm đẩy tầng, đảm bảo áp lực nước đều tại các tầng cao

• Kết hợp với biến tần hoặc hệ thống điều áp tự động để duy trì áp suất ổn định bất kể thay đổi lưu lượng

• Khả năng chịu áp cao và lắp đặt thẳng đứng giúp tiết kiệm diện tích phòng kỹ thuật

Ứng dụng trong hệ thống HVAC công suất lớn

• Bơm nước tuần hoàn lạnh cho chiller trung tâm trong trung tâm thương mại, sân bay, nhà máy dệt, điện tử

• Hoạt động ổn định với lưu lượng lớn và cột áp cao trong thời gian dài mà không sinh nhiệt lớn

• Có thể kết nối song song để vận hành theo chế độ luân phiên hoặc dự phòng, tăng tính linh hoạt

Ứng dụng trong ngành phòng cháy chữa cháy

• Sử dụng làm bơm chính hoặc bơm dự phòng trong hệ thống chữa cháy sprinkler, trụ cứu hỏa

• Đáp ứng nhanh và hiệu quả yêu cầu về áp suất tức thời cao và lưu lượng ổn định khi khởi động

• Phối hợp với bơm diesel và bơm jockey, tạo thành hệ PCCC tự động hoàn chỉnh

Ứng dụng trong công nghiệp năng lượng

• Bơm nước làm mát cho tua-bin hơi, máy phát điện, tủ biến áp, bộ chỉnh lưu công suất lớn

• Thích hợp cho nhiệt độ nước cao và áp suất làm việc cao, nhờ kết cấu phớt và vật liệu chịu nhiệt

• Khả năng vận hành liên tục, ổn định trong môi trường rung động lớn và điều kiện khắc nghiệt

Ứng dụng trong hệ thống xử lý nước công nghiệp

• Vận chuyển nước đã qua xử lý đến các bể chứa trung gian hoặc hệ thống tái sử dụng nước thải

• Đáp ứng các quy trình lọc áp lực cao, hoàn nguyên vật liệu lọc, bơm nước RO tiền xử lý

• Phù hợp lắp trong khu công nghiệp, nhà máy xi mạ, dệt nhuộm, hóa chất nhẹ

Ứng dụng trong hệ thống tưới tiêu tự động quy mô lớn

• Kết nối với hệ thống điều khiển van điện từ, cảm biến áp suất, cảm biến độ ẩm

• Cung cấp lưu lượng lớn và đều cho cánh đồng, vườn cây ăn trái, trang trại công nghệ cao

• Hoạt động hiệu quả trong các mô hình tưới phun, tưới nhỏ giọt, tưới trục trung tâm (pivot)

Ứng dụng trong hệ thống bơm tăng áp cho bến cảng và khu logistics

• Phục vụ nhu cầu cấp nước cho tàu neo đậu, làm mát kho lạnh, rửa container

• Kết nối với các trạm bơm di động hoặc hệ thống cấp nước khẩn cấp

• Thiết kế trục đứng giúp dễ dàng bố trí trong khu vực hẹp như boong tàu, trạm kỹ thuật cố định

Bơm lùa model ISG65-250B, IRG65-250B là lựa chọn ưu việt trong các ứng dụng đặc biệt đòi hỏi áp suất cao, lưu lượng lớn, độ ổn định và bền bỉ trong thời gian dài. Từ tòa nhà cao tầng đến nhà máy công nghiệp, từ hệ thống PCCC đến cấp nước thông minh, dòng bơm này luôn chứng minh tính linh hoạt và hiệu quả vượt trội của mình. Việc đầu tư đúng vào thiết bị này là giải pháp bền vững cho các công trình kỹ thuật hiện đại

Thông số kỹ thuật và kích thước bơm model ISG65-250B

Bản vẽ bên ngoài của bơm và bản vẽ lắp đặt bơm model ISG65-250B

Đường cong hiệu suất bơm model ISG65-250B

Cấu trúc bơm chịu nhiệt độ cao bơm model ISG65-250B

Phụ kiện và kích thước lắp đặt bơm model ISG65-250B

Phương thức lắp đặt bơm model ISG65-250B
