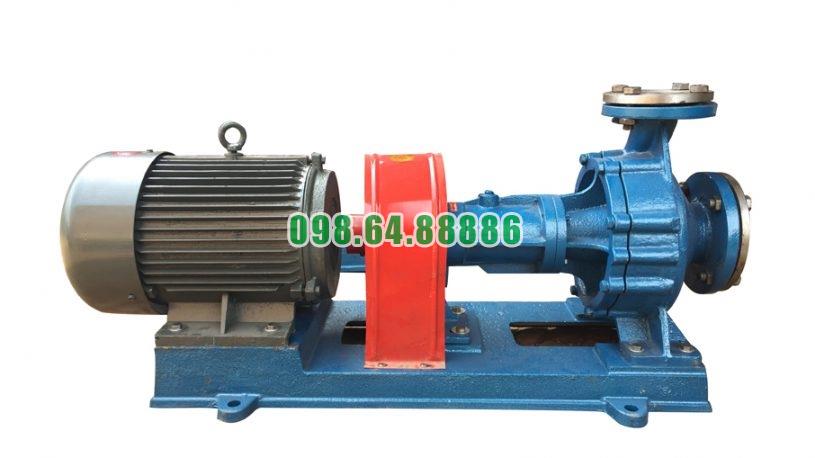

Bơm dầu truyền nhiệt chịu nhiệt cao RY40-25-160 lưu lượng 10 m3/h, công suất 2.2 kW, cột áp 28 m, tốc độ 2.900 vòng/phút

Bơm dầu truyền nhiệt RY40-25-160 trong hệ thống gia nhiệt ngành dược phẩm

Trong ngành dược phẩm, nhiều công đoạn sản xuất cần nhiệt độ được duy trì ổn định để phục vụ gia nhiệt thiết bị, phản ứng, cô đặc hoặc sấy. Với những hệ thống sử dụng dầu truyền nhiệt làm môi chất trung gian, bơm dầu truyền nhiệt RY40-25-160 đảm nhiệm nhiệm vụ đưa dầu nóng tuần hoàn liên tục giữa nguồn gia nhiệt và thiết bị cần sử dụng nhiệt.

Với lưu lượng 10 m³/h, cột áp 28 m, công suất động cơ 2,2 kW và tốc độ 2.900 vòng/phút, RY40-25-160 phù hợp với các vòng dầu truyền nhiệt có yêu cầu thủy lực tương ứng trong nhà máy dược phẩm. Bơm được sử dụng ở hệ thống tiện ích gia nhiệt, không phải để bơm trực tiếp dược phẩm hoặc nguyên liệu tiếp xúc với sản phẩm.

1. Vai trò của RY40-25-160 trong hệ thống gia nhiệt dược phẩm

RY40-25-160 có nhiệm vụ tạo dòng tuần hoàn cho dầu truyền nhiệt.

Dầu sau khi được làm nóng tại thiết bị gia nhiệt được bơm đưa đến các thiết bị sản xuất cần nhiệt. Sau khi truyền nhiệt, dầu quay trở lại nguồn gia nhiệt và tiếp tục chu trình.

Có thể hình dung:

Bơm RY40-25-160 → thiết bị gia nhiệt dầu → thiết bị sử dụng nhiệt → đường hồi → bơm

Quá trình tuần hoàn liên tục giúp nhiệt được vận chuyển từ nguồn nhiệt đến thiết bị sản xuất mà dầu truyền nhiệt không tiếp xúc trực tiếp với sản phẩm dược.

2. Hỗ trợ gia nhiệt thiết bị phản ứng

Trong sản xuất dược phẩm, các bồn hoặc thiết bị phản ứng có thể cần được gia nhiệt thông qua áo nhiệt bao quanh thiết bị.

Dầu nóng được RY40-25-160 đưa qua áo gia nhiệt, truyền nhiệt qua thành thiết bị rồi quay trở lại hệ thống.

Giữ dòng dầu qua áo nhiệt liên tục

Nếu dòng dầu bị suy giảm, khả năng truyền nhiệt qua áo gia nhiệt cũng có thể giảm theo.

Lưu lượng tuần hoàn ổn định giúp dầu nóng liên tục thay thế lượng dầu đã mất nhiệt, qua đó hỗ trợ duy trì điều kiện nhiệt cần thiết cho thiết bị phản ứng.

3. Ứng dụng trong hệ thống sấy

Một số công đoạn sản xuất dược phẩm cần sử dụng nhiệt để làm giảm độ ẩm của nguyên liệu hoặc bán thành phẩm.

Dầu truyền nhiệt có thể được đưa đến bộ trao đổi nhiệt của hệ thống sấy, sau đó nhiệt từ dầu được truyền sang môi trường làm việc của thiết bị.

RY40-25-160 đảm nhiệm nhiệm vụ duy trì dầu nóng lưu thông qua bộ trao đổi nhiệt.

Duy trì nguồn nhiệt liên tục

Khi bơm cung cấp dòng dầu ổn định, bộ trao đổi nhiệt liên tục nhận được môi chất nóng.

Điều này giúp hạn chế tình trạng nguồn nhiệt thay đổi do dầu tuần hoàn không đều, từ đó hỗ trợ quá trình sấy ổn định hơn.

4. Phù hợp với các thiết bị cần gia nhiệt gián tiếp

Một lợi thế của hệ thống dầu truyền nhiệt trong nhà máy dược là nhiệt có thể được cấp gián tiếp.

Dầu truyền nhiệt nằm trong một vòng tuần hoàn riêng và truyền nhiệt thông qua thành thiết bị hoặc bộ trao đổi nhiệt.

RY40-25-160 vì vậy có thể phục vụ các hệ thống như bồn gia nhiệt, thiết bị phản ứng, thiết bị cô đặc hoặc các cụm trao đổi nhiệt sử dụng vòng dầu nóng, với điều kiện yêu cầu lưu lượng và cột áp phù hợp.

5. Lưu lượng 10 m³/h giúp duy trì quá trình truyền nhiệt

RY40-25-160 có lưu lượng thiết kế 10 m³/h.

Trong một vòng dầu có quy mô phù hợp, lưu lượng này giúp duy trì lượng môi chất liên tục đi qua thiết bị gia nhiệt và thiết bị sử dụng nhiệt.

Lưu lượng đủ giúp dầu sau khi được làm nóng nhanh chóng được vận chuyển đến vị trí cần nhiệt, đồng thời đưa lượng dầu đã mất nhiệt trở về nguồn gia nhiệt.

Đây là nền tảng để hệ thống tạo thành một chu trình truyền nhiệt liên tục.

6. Cột áp 28 m giúp dầu vượt qua trở lực đường ống

Hệ thống gia nhiệt trong nhà máy dược có thể bao gồm đường ống, van, đoạn cong, áo nhiệt và bộ trao đổi nhiệt.

Tất cả các thành phần này đều tạo ra trở lực đối với dòng dầu.

RY40-25-160 có cột áp 28 m, giúp duy trì dòng tuần hoàn khi tổng trở lực của hệ thống nằm trong phạm vi phù hợp.

Sự kết hợp 10 m³/h – 28 m vì vậy cần được đối chiếu với tính toán thực tế của vòng dầu trước khi lựa chọn bơm.

7. Tản nhiệt tự nhiên phù hợp với môi trường dầu nóng

Một đặc điểm đáng chú ý của RY40-25-160 là kết cấu tản nhiệt tự nhiên.

Thân bơm trực tiếp tiếp xúc với dầu nóng, trong khi cụm ổ bi được bố trí cách vùng nhiệt thông qua phần gối đỡ và kết cấu trung gian.

Có thể hình dung:

Thân bơm nóng → gối đỡ → thân ổ trục → khớp nối → động cơ

Khoảng cách này giúp một phần nhiệt được giải phóng ra môi trường trước khi truyền tới ổ bi.

8. Giảm nhu cầu sử dụng hệ thống nước làm mát riêng

Kết cấu tản nhiệt tự nhiên giúp RY40-25-160 không phải phụ thuộc vào hệ thống nước làm mát truyền thống cho cụm bơm.

Đây là một ưu điểm khi bố trí hệ thống tiện ích trong nhà máy dược phẩm vì có thể giảm số lượng đường ống phụ trợ quanh bơm.

Hệ thống dầu nóng nhờ đó tập trung hơn vào đường dầu cấp, đường hồi và các thiết bị trao đổi nhiệt chính.

9. Hai ổ bi giúp duy trì độ ổn định của dòng tuần hoàn

Trục RY40-25-160 quay ở tốc độ 2.900 vòng/phút và được đỡ bằng hai ổ bi.

Hai điểm đỡ giúp trục và bánh công tác duy trì vị trí ổn định trong quá trình vận hành.

Hạn chế rung ảnh hưởng đến quá trình bơm

Nếu trục rung hoặc bánh công tác mất ổn định, điều kiện dòng chảy trong thân bơm có thể bị ảnh hưởng.

Cụm ổ bi chắc chắn giúp bánh công tác quay đều hơn, hỗ trợ duy trì lưu lượng dầu liên tục trong vòng gia nhiệt.

10. Hệ thống làm kín giúp hạn chế thất thoát dầu nóng

Trong môi trường nhà máy dược, việc kiểm soát rò rỉ từ các hệ thống tiện ích cũng rất quan trọng.

RY40-25-160 sử dụng bộ chèn kết hợp với phớt dầu chịu nhiệt tại khu vực trục.

Cụm này giúp kiểm soát dầu tại vị trí trục đi ra khỏi thân bơm và hạn chế dầu nóng đi về phía cụm ổ trục.

Khi trục được căn chỉnh đúng và bộ làm kín được duy trì tốt, nguy cơ rò rỉ môi chất trong quá trình tuần hoàn được giảm xuống.

11. Hỗ trợ hệ thống gia nhiệt vận hành liên tục

Nhiều dây chuyền dược phẩm cần duy trì điều kiện nhiệt trong thời gian dài.

Nếu bơm tuần hoàn dừng, dòng dầu nóng đến thiết bị cũng bị gián đoạn và nhiệt độ quá trình có thể thay đổi.

RY40-25-160 được thiết kế cho nhiệm vụ tuần hoàn dầu nóng liên tục. Kết cấu tản nhiệt, hai ổ bi, hệ thống bôi trơn và cụm làm kín cùng hỗ trợ bơm duy trì trạng thái vận hành ổn định trong những chu kỳ làm việc kéo dài.

12. Hỗ trợ kiểm soát nhiệt tốt hơn tại thiết bị sản xuất

RY40-25-160 không trực tiếp điều khiển nhiệt độ. Nhiệm vụ của bơm là duy trì lưu lượng môi chất mang nhiệt.

Tuy nhiên, dòng dầu ổn định là điều kiện quan trọng để hệ thống điều khiển nhiệt hoạt động hiệu quả.

Nếu bộ điều khiển yêu cầu tăng hoặc giảm nhiệt nhưng lưu lượng dầu thay đổi thất thường, khả năng đáp ứng nhiệt của thiết bị cũng có thể kém ổn định.

Vì vậy:

Lưu lượng dầu ổn định → trao đổi nhiệt ổn định hơn → thuận lợi cho kiểm soát nhiệt độ quá trình

Đây là giá trị thực tế của bơm tuần hoàn trong hệ thống gia nhiệt ngành dược.

13. Không dùng RY40-25-160 để bơm trực tiếp sản phẩm dược

Cần phân biệt rõ giữa dầu truyền nhiệt và sản phẩm dược phẩm.

RY40-25-160 phù hợp với vòng dầu nóng của hệ thống tiện ích. Không nên mặc nhiên sử dụng model này để bơm trực tiếp dung dịch thuốc, nguyên liệu dược, nước tinh khiết hoặc môi chất yêu cầu điều kiện vệ sinh đặc biệt.

Những đường sản phẩm trực tiếp thường có yêu cầu riêng về vật liệu tiếp xúc, độ nhẵn bề mặt, khả năng vệ sinh, cấu tạo không lưu giữ sản phẩm và tiêu chuẩn vệ sinh.

Do đó, ứng dụng phù hợp của RY40-25-160 trong nhà máy dược là:

Bơm dầu truyền nhiệt phục vụ gia nhiệt gián tiếp, thay vì bơm trực tiếp sản phẩm.

14. Lựa chọn đúng điểm làm việc là yếu tố quan trọng

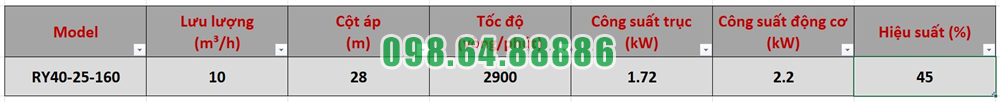

RY40-25-160 phát huy tốt khả năng trong hệ thống gia nhiệt dược phẩm khi yêu cầu thực tế gần với các thông số:

• Lưu lượng: 10 m³/h
• Cột áp: 28 m
• Động cơ: 2,2 kW
• Tốc độ: 2.900 vòng/phút
• Cửa hút: DN40
• Cửa xả: DN25

Nếu vòng dầu có đường ống dài hơn, nhiều thiết bị trao đổi nhiệt hơn hoặc yêu cầu lưu lượng cao hơn đáng kể, cần tính lại tổng trở lực và lựa chọn model phù hợp thay vì chỉ dựa vào công suất động cơ.

Bơm dầu truyền nhiệt RY40-25-160 trong hệ thống gia nhiệt ngành dược phẩm phù hợp nhất với vai trò bơm tuần hoàn cho vòng dầu tải nhiệt gián tiếp. Bơm đưa dầu nóng từ nguồn gia nhiệt đến áo nhiệt, bộ trao đổi nhiệt hoặc các thiết bị cần cấp nhiệt rồi đưa dầu quay trở lại để tiếp tục chu trình.

Với lưu lượng 10 m³/h, cột áp 28 m, động cơ 2,2 kW và tốc độ 2.900 vòng/phút, RY40-25-160 đáp ứng những hệ thống có yêu cầu thủy lực tương ứng. Kết cấu tản nhiệt tự nhiên, hai ổ bi giữ trục ổn định và cụm làm kín phù hợp với dầu nóng hỗ trợ bơm làm việc liên tục trong hệ thống gia nhiệt.

Điểm quan trọng là RY40-25-160 nên được xem là thiết bị tiện ích cung cấp dòng dầu truyền nhiệt, không phải bơm vệ sinh dùng trực tiếp cho sản phẩm dược. Khi được lựa chọn đúng điểm làm việc và bố trí trong vòng gia nhiệt gián tiếp, bơm góp phần duy trì dòng dầu ổn định và hỗ trợ kiểm soát nhiệt độ cho quá trình sản xuất dược phẩm.

Tìm hiểu kết cấu bánh công tác của bơm dầu truyền nhiệt RY40-25-160

Bánh công tác là bộ phận trực tiếp truyền năng lượng từ trục bơm sang dầu truyền nhiệt trên RY40-25-160. Khi quay cùng trục ở tốc độ khoảng 2.900 vòng/phút, bánh công tác làm dầu chuyển động từ khu vực tâm ra phía ngoài, tạo nên lưu lượng và cột áp cần thiết cho vòng tuần hoàn dầu nóng.

Đối với RY40-25-160, bánh công tác cùng với trục và đai ốc bánh công tác tạo thành những thành phần chính của cụm rôto. Kết cấu này giúp bánh công tác được giữ chắc trên trục để duy trì chuyển động quay ổn định trong quá trình bơm làm việc.

Vị trí của bánh công tác trong RY40-25-160

Bánh công tác được đặt bên trong thân bơm và gắn trực tiếp với trục. Một đầu trục nhận chuyển động từ động cơ thông qua khớp nối, đầu còn lại mang bánh công tác.

Có thể hình dung chuỗi truyền động như sau:

Động cơ → Khớp nối → Trục bơm → Bánh công tác → Dầu truyền nhiệt

Khi động cơ hoạt động, trục quay và kéo bánh công tác quay theo. Vì bánh công tác tiếp xúc trực tiếp với dầu nên đây là bộ phận chuyển năng lượng cơ học của động cơ thành năng lượng của dòng chất lỏng.

Bánh công tác được cố định trên trục

Trong kết cấu RY40-25-160, bánh công tác được lắp trên trục và có đai ốc bánh công tác để cố định.

Việc giữ bánh công tác chắc chắn trên trục rất quan trọng vì bộ phận này hoạt động ở tốc độ khoảng 2.900 vòng/phút. Nếu vị trí lắp không ổn định, bánh công tác có thể bị đảo, gây rung và làm ảnh hưởng đến khe hở giữa phần quay với thân bơm.

Khi được lắp đúng vị trí, bánh công tác quay đồng tâm với trục và truyền năng lượng tương đối ổn định cho dầu.

Ký hiệu “160” liên quan đến kích thước bánh công tác

Trong tên model RY40-25-160, số 160 thể hiện đường kính ngoài danh nghĩa của bánh công tác, tính bằng milimét.

Do đó, ký hiệu model có thể hiểu theo dạng:

RY – 40 – 25 – 160

Trong đó 40 mm là đường kính danh nghĩa cửa hút, 25 mm là đường kính danh nghĩa cửa xả và 160 mm là đường kính ngoài danh nghĩa của bánh công tác.

Đường kính bánh công tác là một yếu tố quan trọng quyết định khả năng truyền năng lượng cho dầu. Khi kết hợp với tốc độ quay 2.900 vòng/phút và hình dạng thủy lực của bơm, bánh công tác giúp RY40-25-160 đạt điểm làm việc thiết kế khoảng 10 m³/h và cột áp 28 m.

Dầu đi qua bánh công tác như thế nào?

Dầu truyền nhiệt đi vào bơm theo hướng cửa hút và tiến về khu vực tâm của bánh công tác.

Khi bánh công tác quay, dầu nhận năng lượng và chuyển động từ vùng tâm ra phía ngoài theo các đường dẫn của bánh công tác. Sau đó dầu đi vào không gian của thân bơm và được dẫn tới cửa xả.

Quá trình diễn ra liên tục:

Dầu vào tâm bánh công tác → nhận năng lượng → chuyển ra vành ngoài → đi vào thân bơm → ra cửa xả.

Nhờ đó, lượng dầu mới liên tục đi vào trong khi dầu đã nhận năng lượng liên tục được đưa ra ngoài, tạo nên dòng tuần hoàn.

Bánh công tác tạo lưu lượng 10 m³/h

Một nhiệm vụ quan trọng của bánh công tác RY40-25-160 là tạo dòng dầu có lưu lượng thiết kế 10 m³/h.

Khi quay, bánh công tác liên tục đưa dầu từ khu vực tâm về phía ngoài. Lượng dầu được đẩy đi tạo điều kiện để dầu mới từ đường hút tiếp tục đi vào.

Chu trình hút và đẩy này diễn ra liên tục khi bánh công tác quay, nhờ đó bơm duy trì dòng dầu thay vì vận chuyển theo từng đợt.

Vì vậy, lưu lượng của RY40-25-160 gắn trực tiếp với hoạt động của bánh công tác, tốc độ quay và trở lực thực tế của hệ thống.

Bánh công tác tạo điều kiện hình thành cột áp 28 m

Bánh công tác không chỉ làm dầu chuyển động mà còn truyền năng lượng cho dòng dầu.

Sau khi nhận năng lượng từ bánh công tác, dầu đi vào thân bơm. Tại đây, một phần động năng của dòng chất lỏng được chuyển thành áp năng trước khi dầu đi ra cửa xả.

Sự phối hợp giữa bánh công tác và thân bơm giúp RY40-25-160 tạo cột áp thiết kế khoảng 28 m.

Cột áp này là yếu tố giúp dầu vượt qua trở lực của đường ống, van và thiết bị trao đổi nhiệt trong vòng tuần hoàn.

Bánh công tác phải làm việc trực tiếp với dầu nóng

Khác với động cơ và khớp nối, bánh công tác nằm ngay trong vùng tiếp xúc với môi chất.

RY40-25-160 thuộc dòng bơm dành cho dầu truyền nhiệt có nhiệt độ cao, vì vậy bánh công tác phải hoạt động trực tiếp trong dòng dầu nóng trong suốt thời gian bơm chạy.

Khi nhiệt độ tăng, bánh công tác và các chi tiết kim loại liên quan cũng chịu tác động của giãn nở nhiệt. Đây là lý do hệ thống dầu truyền nhiệt cần được nâng nhiệt từ từ thay vì đưa bơm từ trạng thái nguội lên nhiệt độ rất cao đột ngột.

Dầu không chứa hạt rắn giúp bảo vệ bánh công tác

Bánh công tác RY40-25-160 được sử dụng với môi chất gia nhiệt sạch, không chứa hạt rắn.

Điều này đặc biệt quan trọng bởi bánh công tác quay ở tốc độ cao. Nếu dầu chứa cát, mạt kim loại, xỉ hàn hoặc cặn rắn, các hạt này có thể va đập vào bề mặt bánh công tác và gây mài mòn.

Cặn cũng có thể tích tụ trong đường dẫn của bánh công tác, làm thay đổi dòng chảy và khiến lưu lượng giảm.

Do đó, giữ dầu tải nhiệt sạch giúp bánh công tác duy trì bề mặt và đường dẫn thông thoáng trong quá trình làm việc.

Không nên suy diễn quá mức về hình dạng bánh công tác RY40-25-160

Khi mô tả kết cấu bánh công tác của model này, có thể xác định chắc chắn các đặc điểm chính như bánh công tác nằm trên trục, được cố định bằng đai ốc, thuộc cụm rôto và có đường kính ngoài danh nghĩa 160 mm.

Tuy nhiên, nếu không có bản vẽ chi tiết riêng của bánh công tác thì không nên khẳng định số lượng cánh, góc cánh, kích thước từng rãnh, vật liệu cụ thể hoặc các thông số hình học bên trong.

Những yếu tố này cần bản vẽ kỹ thuật hoặc thông số chế tạo riêng mới có thể xác định chính xác.

Kết cấu bánh công tác của bơm dầu truyền nhiệt RY40-25-160 tập trung vào một bánh công tác được lắp trực tiếp trên trục và cố định bằng đai ốc bánh công tác. Ký hiệu 160 trong tên model thể hiện đường kính ngoài danh nghĩa của bánh công tác là 160 mm.

Khi quay ở khoảng 2.900 vòng/phút, bánh công tác đưa dầu từ vùng tâm ra phía ngoài và truyền năng lượng cho dòng dầu. Sự phối hợp giữa bánh công tác và thân bơm giúp RY40-25-160 đạt đặc tính thiết kế khoảng 10 m³/h và cột áp 28 m.

Vì vậy, bánh công tác có thể xem là bộ phận thủy lực trung tâm của RY40-25-160, trực tiếp quyết định quá trình nhận dầu, tăng năng lượng cho dầu và duy trì dòng tuần hoàn trong hệ thống dầu truyền nhiệt.
