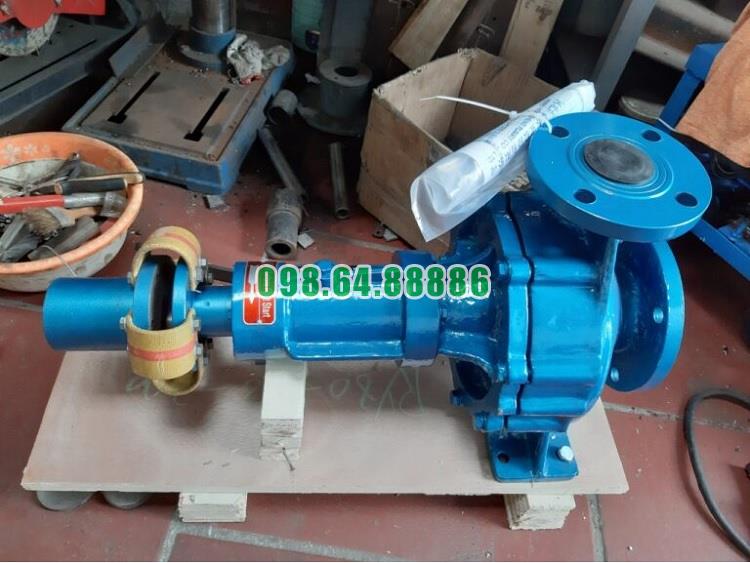

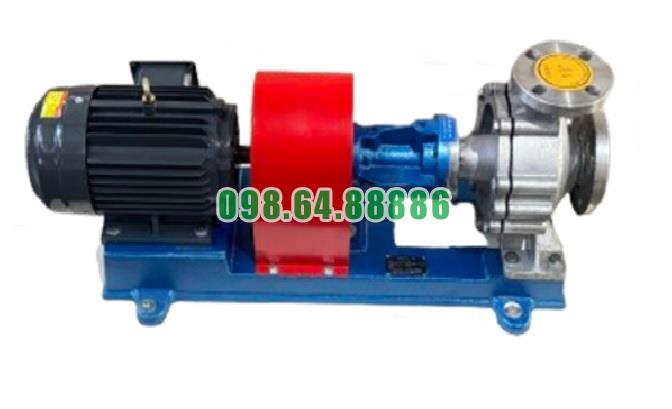

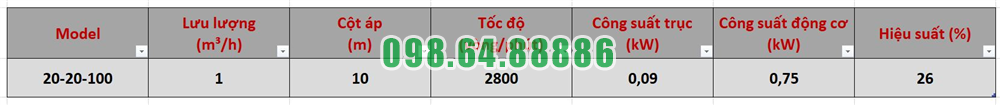

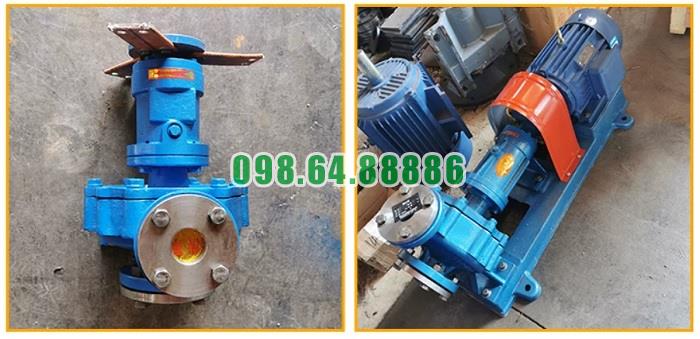

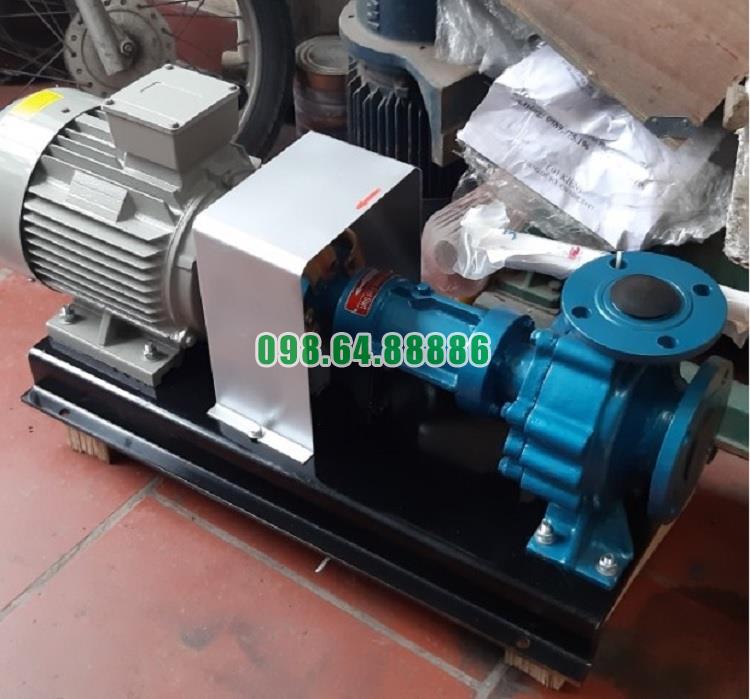

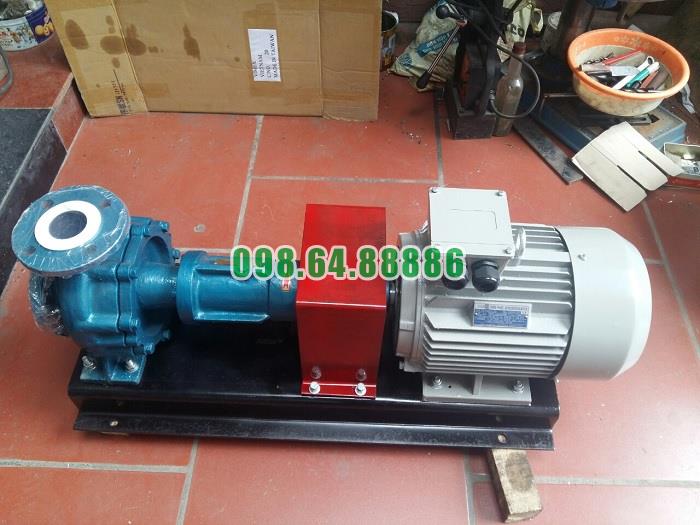

Bơm dầu truyền nhiệt trục ngang RY20-20-100 công suất 0.75 kW, cột áp 10 m

Bơm dầu truyền nhiệt RY20-20-100 tạo dòng tuần hoàn liên tục như thế nào?

Bơm dầu truyền nhiệt RY20-20-100 tạo dòng tuần hoàn liên tục bằng cách sử dụng bánh công tác ly tâm để liên tục hút dầu vào tâm bơm, tăng năng lượng cho dòng dầu và đẩy dầu ra hệ thống với lưu lượng khoảng 1 m³/h.

Tạo vùng áp suất thấp tại cửa hút

Khi động cơ khởi động, trục bơm làm bánh công tác quay ở tốc độ khoảng 2.800 vòng/phút. Dầu bên trong bánh công tác bị đẩy từ tâm ra phía ngoài, làm áp suất tại vùng tâm giảm xuống.

Sự chênh lệch áp suất khiến dầu từ đường hồi liên tục đi qua cửa hút và tiến vào buồng bơm.

Bánh công tác liên tục truyền năng lượng cho dầu

Các cánh của bánh công tác cuốn dầu chuyển động theo chiều quay. Dầu được tăng vận tốc và dịch chuyển từ tâm bánh công tác ra mép ngoài dưới tác dụng ly tâm.

Chừng nào bánh công tác còn quay và cửa hút được cấp đủ dầu, quá trình hút và đẩy sẽ diễn ra liên tục.

Thân bơm tạo áp suất đẩy

Dầu rời bánh công tác với vận tốc cao và đi vào khoang dẫn của thân bơm. Tại đây, một phần động năng được chuyển thành áp suất, giúp bơm tạo cột áp khoảng 10 m.

Áp suất này đưa dầu qua đường ống, thiết bị gia nhiệt và bộ phận sử dụng nhiệt.

Dầu quay về cửa hút

Sau khi truyền nhiệt cho thiết bị, dầu đi theo đường hồi trở lại cửa hút của bơm. Chu trình tiếp tục lặp lại theo hướng:

Cửa hút → bánh công tác → cửa xả → thiết bị gia nhiệt → thiết bị sử dụng nhiệt → đường hồi → cửa hút.

Điều kiện để dòng tuần hoàn không bị gián đoạn

Bơm phải luôn được mồi đầy dầu, van hút mở hoàn toàn và đường ống không bị tắc. Cần hạn chế không khí lọt vào đường hút, không để bơm chạy khô và không đóng van xả quá lâu.

Bơm dầu truyền nhiệt RY20-20-100 tạo dòng tuần hoàn liên tục nhờ bánh công tác liên tục tạo vùng áp suất thấp ở cửa hút và áp suất cao hơn tại cửa xả. Dầu được hút vào, tăng tốc, tăng áp rồi quay trở lại bơm trong một chu trình khép kín.

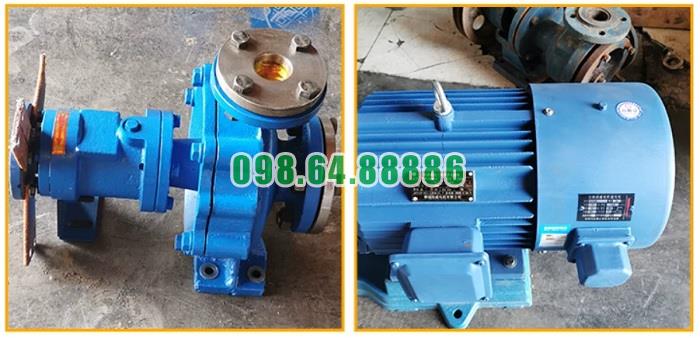

Tăng độ tin cậy vận hành nhờ thiết kế mới của Bơm dầu truyền nhiệt RY20-20-100

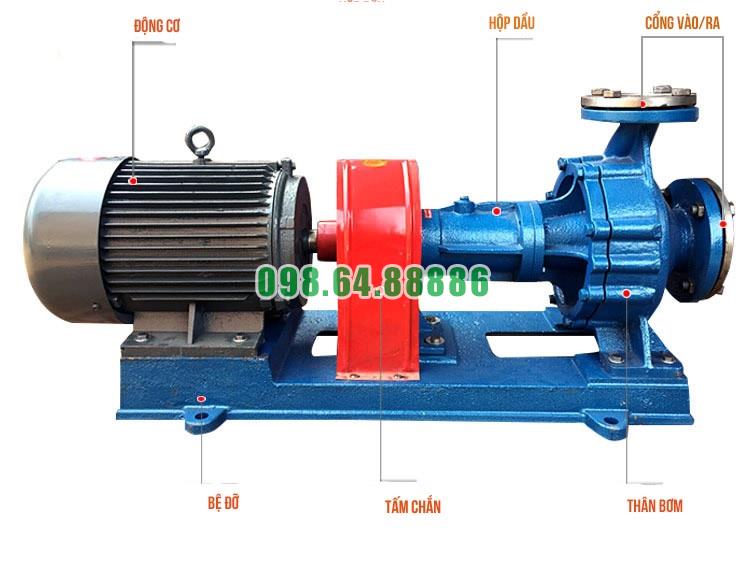

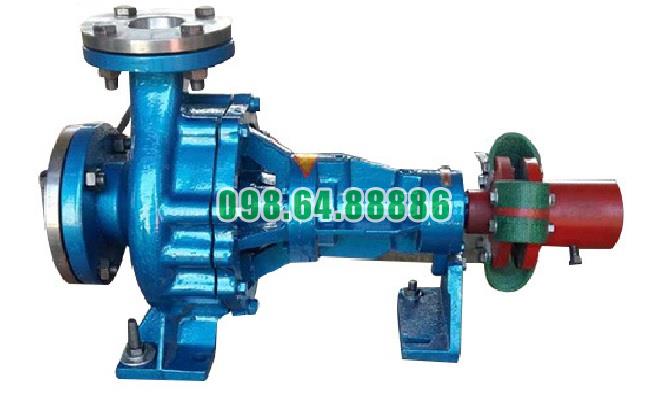

Bơm dầu truyền nhiệt RY20-20-100 được thiết kế theo hướng tách vùng dầu nóng khỏi cụm ổ trục và truyền động. Cách bố trí này giúp giảm ảnh hưởng của nhiệt độ cao, hạn chế rung động và duy trì trạng thái vận hành ổn định.

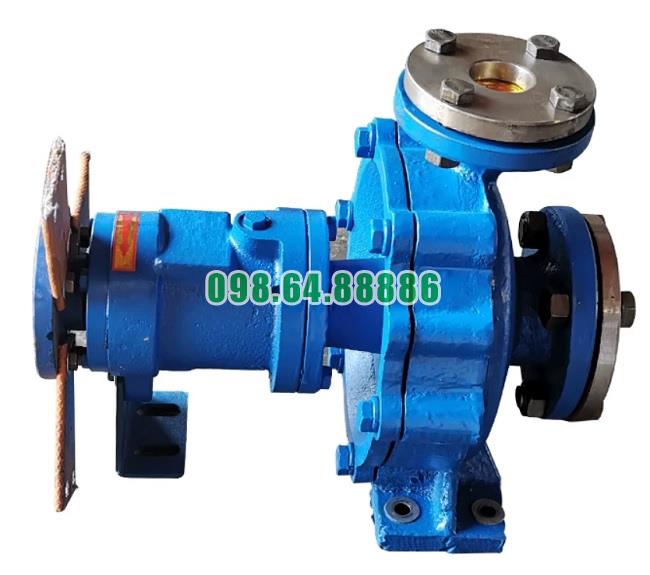

Tản nhiệt tự nhiên, không cần làm mát bằng nước

Giá đỡ tạo khoảng cách giữa thân bơm và thân ổ trục, giúp nhiệt phát tán ra không khí trước khi truyền đến ổ bi. Nhờ đó, chất bôi trơn ít bị suy giảm và phớt dầu chậm lão hóa hơn.

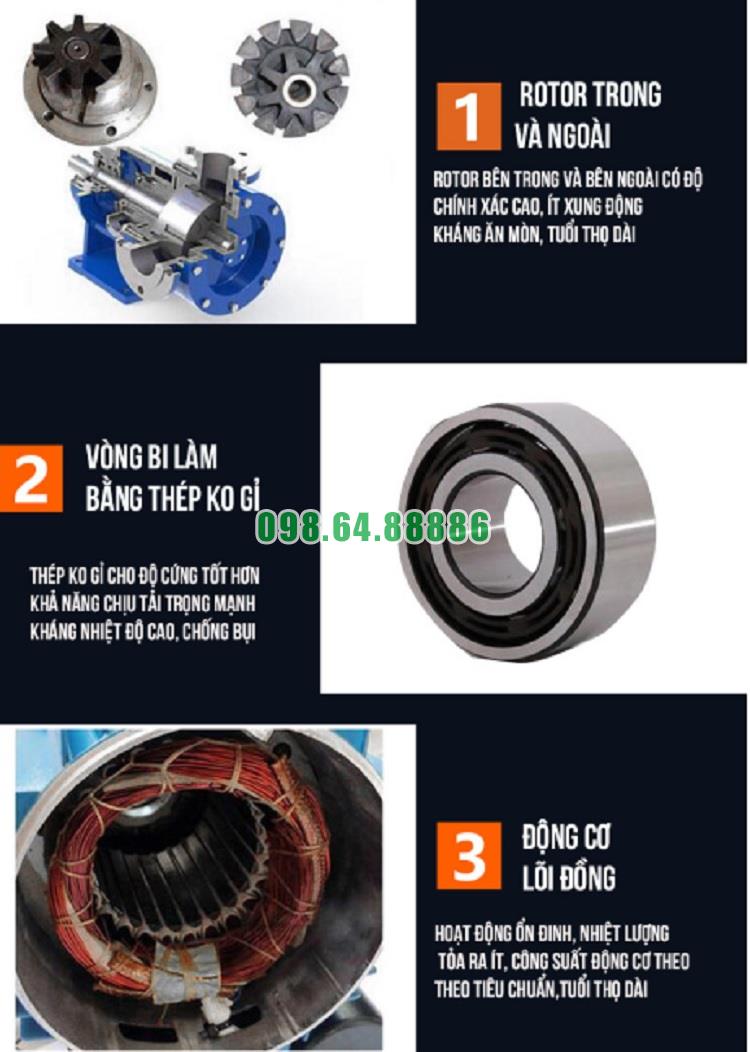

Hai ổ bi giữ trục quay ổn định

Trục bơm được đỡ bằng hai ổ bi, giúp duy trì độ đồng tâm và hạn chế độ võng khi bánh công tác quay khoảng 2.800 vòng/phút. Thiết kế này làm giảm rung, tiếng ồn và nguy cơ bánh công tác cọ vào thân bơm.

Hệ thống làm kín được phân tách

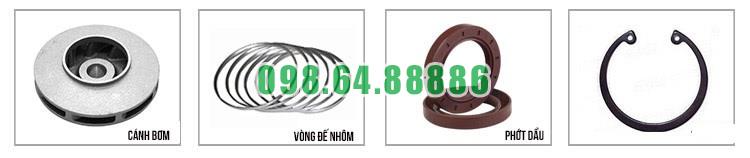

Bộ chèn chịu nhiệt hạn chế dầu nóng rò ra ngoài tại vị trí trục xuyên qua nắp bơm. Phớt dầu ở thân ổ trục giữ chất bôi trơn và ngăn bụi bẩn xâm nhập, giúp bảo vệ ổ bi tốt hơn.

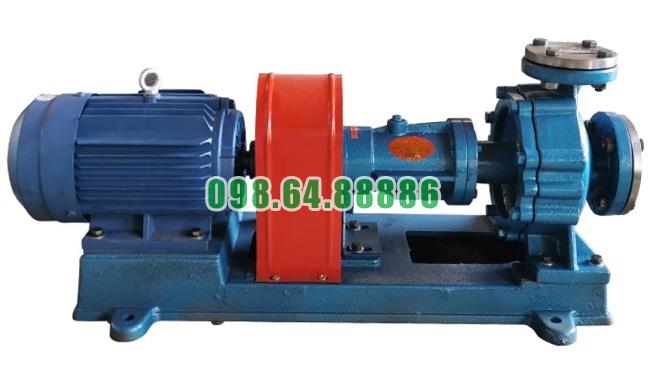

Khớp nối mềm giảm tải va đập

Khớp nối mềm truyền mô-men từ động cơ đến trục bơm, đồng thời hấp thụ một phần rung động và tải trọng đột ngột khi khởi động. Điều này giúp giảm ảnh hưởng lên trục, ổ bi và động cơ.

Thiết kế tản nhiệt tự nhiên, cụm trục hai ổ bi, hệ thống làm kín phân tách và khớp nối mềm giúp Bơm dầu truyền nhiệt RY20-20-100 giảm quá nhiệt, rung động và rò rỉ. Nhờ đó, bơm đạt độ tin cậy cao hơn khi vận hành liên tục trong hệ thống tuần hoàn dầu nóng.
