Bơm dầu truyền nhiệt RY80-50-200A được đánh giá cao nhờ sự kết hợp giữa khả năng làm việc với dầu nóng, kết cấu ổn định, cơ chế tản nhiệt tự nhiên và khả năng bảo dưỡng thuận tiện. Với lưu lượng 45 m³/h, cột áp 40 m, tốc độ quay 2.900 vòng/phút và công suất 11 kW, model này phù hợp với nhiều hệ thống tuần hoàn dầu truyền nhiệt trong công nghiệp.
Một trong những lý do quan trọng khiến Bơm dầu truyền nhiệt RY80-50-200A được đánh giá cao là khả năng làm việc với chất lỏng có nhiệt độ cao.
Dòng RY được thiết kế cho môi chất có tính ăn mòn yếu, không chứa hạt rắn và nhiệt độ làm việc có thể đạt đến 350°C. Đây là ưu điểm rõ rệt đối với các hệ thống gia nhiệt cần tuần hoàn dầu nóng liên tục.
RY80-50-200A sử dụng kết cấu bơm ly tâm trục ngang, đỡ một phía. Trục bơm được đỡ bởi hai bộ vòng bi trong thân ổ trục, giúp cụm rôto duy trì vị trí ổn định khi quay ở tốc độ cao.
Khi được căn chỉnh đúng kỹ thuật, kết cấu này góp phần hạn chế rung động, giảm tải bất thường lên trục và ổ bi, từ đó hỗ trợ quá trình vận hành ổn định hơn.
Bơm và động cơ được nối với nhau bằng khớp nối mềm kiểu ba chấu.
Khớp nối vừa truyền mô-men từ động cơ đến trục bơm, vừa hỗ trợ giảm ảnh hưởng của các rung động nhỏ trong hệ truyền động. Đây là một yếu tố giúp cụm máy vận hành êm hơn khi được lắp đặt đúng.
Ưu điểm nổi bật khác của Bơm dầu truyền nhiệt RY80-50-200A là sử dụng cơ chế tản nhiệt tự nhiên thay cho hệ thống làm mát bằng nước truyền thống.
Thiết kế này giúp giảm đường ống phụ trợ, van và thiết bị làm mát bên ngoài. Nhờ đó, hệ thống bơm trở nên gọn hơn và giảm sự phụ thuộc vào nguồn nước làm mát.
Bơm sử dụng bộ chèn làm kín kết hợp với phớt dầu cao su chịu nhiệt.
Cụm làm kín được bố trí tại vị trí trục đi qua nắp bơm, giúp hạn chế dầu truyền nhiệt rò rỉ ra ngoài. Các chi tiết làm kín cũng có thể được kiểm tra và thay thế khi cần, thuận tiện cho việc duy trì độ kín trong quá trình sử dụng.
Kết cấu của dòng RY cho phép tháo kiểm tra từng cụm như bánh công tác, trục, vòng bi và bộ làm kín.
Khả năng bảo dưỡng theo từng bộ phận giúp người sử dụng dễ xử lý các chi tiết hao mòn mà không phải thay toàn bộ cụm bơm. Đây là ưu điểm thực tế được đánh giá cao trong môi trường sản xuất liên tục.
RY80-50-200A có thể duy trì trạng thái làm việc ổn định khi được căn chỉnh đồng tâm, bôi trơn đầy đủ, gia nhiệt từ từ và vận hành trong vùng lưu lượng phù hợp.
Việc duy trì đúng các điều kiện này giúp hạn chế rung, nóng ổ bi, tiếng ồn và các ảnh hưởng bất lợi đến bộ làm kín.
Những lý do khiến ưu điểm của Bơm dầu truyền nhiệt RY80-50-200A được đánh giá cao tập trung ở khả năng làm việc với dầu nóng nhiệt độ cao, kết cấu rôto ổn định, tản nhiệt tự nhiên, hệ thống làm kín phù hợp và khả năng bảo dưỡng thuận tiện.

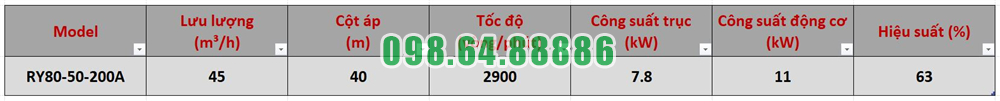

Với thông số 45 m³/h, 40 m, 2.900 vòng/phút và 11 kW, RY80-50-200A có nhiều đặc điểm phù hợp cho hệ thống tuần hoàn dầu truyền nhiệt cần độ ổn định và khả năng làm việc liên tục.
Thiết kế giảm thiểu độ rung và tiếng ồn ở Bơm dầu truyền nhiệt RY80-50-200A tập trung vào sự ổn định của cụm trục, ổ bi, khớp nối, bệ máy và đường ống kết nối. Khi các bộ phận này được lắp đặt và căn chỉnh đúng kỹ thuật, bơm có điều kiện vận hành êm hơn, hạn chế dao động và tiếng ồn bất thường.
RY80-50-200A được bố trí cùng động cơ trên một bệ máy và truyền động qua khớp nối mềm.
Việc giữ trục bơm và trục động cơ đồng tâm giúp giảm lực lệch tác động lên cụm quay. Khi hai trục được căn chỉnh chính xác, bánh công tác quay ổn định hơn, đồng thời hạn chế rung truyền sang ổ bi, thân bơm và bệ máy.
Đây là yếu tố quan trọng nhất trong thiết kế và lắp đặt nhằm giảm rung cho bơm.
Khớp nối mềm nằm giữa động cơ và trục bơm, có nhiệm vụ truyền mô-men quay.
Kết cấu này giúp hệ truyền động làm việc linh hoạt hơn và giảm ảnh hưởng của những sai lệch nhỏ giữa hai trục. Khi khớp nối được lắp đúng, chuyển động truyền từ động cơ sang bánh công tác ổn định hơn, từ đó hạn chế rung và tiếng động cơ khí phát sinh.
Cụm ổ trục của RY80-50-200A có nhiệm vụ đỡ và định vị rôto.
Ổ bi làm việc tốt giúp trục giữ đúng tâm quay và bánh công tác không bị dao động quá mức. Nếu ổ bi mòn, thiếu bôi trơn hoặc hư hỏng, bơm có thể xuất hiện rung mạnh, tiếng kêu và nhiệt độ ổ trục tăng cao.
Vì vậy, thiết kế cụm ổ trục kết hợp với chế độ bôi trơn đúng là yếu tố quan trọng để duy trì độ êm của bơm.
Bệ máy có nhiệm vụ giữ cố định vị trí tương quan giữa bơm và động cơ.
Khi bệ được cân bằng và bu lông móng được siết đúng, toàn bộ cụm máy có nền đỡ chắc chắn hơn. Điều này giúp hạn chế chuyển động không mong muốn của bơm trong quá trình bánh công tác quay ở tốc độ cao.
Ngược lại, bệ máy không cân hoặc bu lông móng lỏng có thể làm rung động tăng lên rõ rệt.
Đường ống hút và đường ống xả cần có giá đỡ riêng, không để trọng lượng đường ống truyền trực tiếp lên thân bơm.
Nếu đường ống kéo hoặc ép lên cửa hút, cửa xả, thân bơm có thể bị tác động làm sai lệch vị trí của cụm trục. Hệ quả là độ đồng tâm giảm và rung động tăng.
Việc bố trí giá đỡ đường ống độc lập vì vậy là một phần quan trọng trong giải pháp giảm rung của RY80-50-200A.
Không chỉ cấu tạo cơ khí, trạng thái dòng chảy cũng ảnh hưởng đến tiếng ồn của bơm.
Đường hút cần thông thoáng, bơm phải được mồi đầy môi chất và không được để quá nhiều không khí lọt vào hệ thống. Nếu dòng dầu bị gián đoạn hoặc có khí trong đường ống, bơm có thể rung và phát ra tiếng ồn lớn hơn bình thường.
Ngoài ra, không nên vận hành bơm ở lưu lượng quá thấp vì dòng chảy không ổn định cũng có thể làm tăng dao động thủy lực.
Bánh công tác là bộ phận quay chính của RY80-50-200A.
Nếu bánh công tác bị dị vật làm tắc, mất cân bằng hoặc làm việc trong điều kiện dòng chảy không phù hợp, lực tác động lên trục có thể không đều và gây rung.
Bơm cũng cần quay đúng chiều thiết kế. Khi nhìn từ phía khớp nối, trục bơm dòng RY phải quay theo chiều kim đồng hồ.
RY80-50-200A làm việc với dầu tải nhiệt nóng nên chênh lệch nhiệt độ có thể ảnh hưởng đến độ đồng tâm của cụm máy.
Gia nhiệt sơ bộ từ từ giúp thân bơm, trục và các chi tiết khác giãn nở đồng đều hơn. Điều này hạn chế biến dạng nhiệt đột ngột và giảm nguy cơ cọ xát hoặc rung khi bơm chuyển sang trạng thái làm việc ở nhiệt độ cao.
Theo yêu cầu vận hành của dòng RY, biên độ rung cần được theo dõi thường xuyên và không nên vượt quá 0,06 mm.
Nếu rung tăng bất thường hoặc xuất hiện tiếng ồn lớn, cần kiểm tra độ đồng tâm, tình trạng ổ bi, giá đỡ đường ống, khả năng xả khí và tình trạng bánh công tác.
Việc phát hiện sớm các nguyên nhân này giúp duy trì trạng thái vận hành êm của bơm.
Thiết kế giảm thiểu độ rung và tiếng ồn ở Bơm dầu truyền nhiệt RY80-50-200A dựa trên sự kết hợp giữa cụm bơm – động cơ đồng tâm, khớp nối mềm, ổ trục ổn định, bệ máy chắc chắn và hệ thống đường ống được đỡ độc lập.
Bên cạnh thiết kế, độ êm của bơm còn phụ thuộc vào việc mồi đầy môi chất, duy trì dòng dầu ổn định, bôi trơn đúng, gia nhiệt từ từ và kiểm soát độ đồng tâm. Khi các yếu tố này được bảo đảm, RY80-50-200A có thể hạn chế đáng kể rung động và tiếng ồn trong quá trình vận hành.

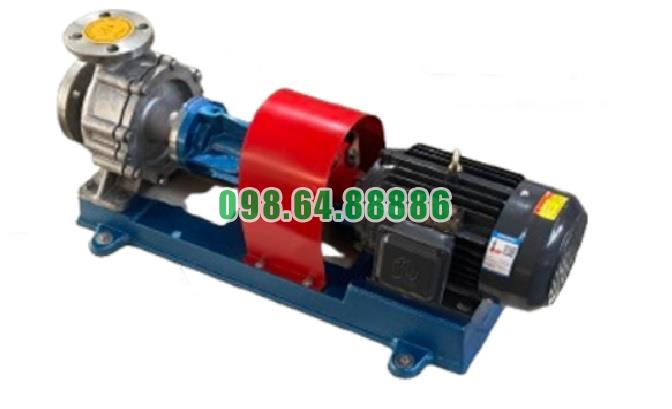

Bơm dầu truyền nhiệt đầu rời RY80-50-200A cột áp 40 m, lưu lượng 45 m3/h, công suất 11 kW
