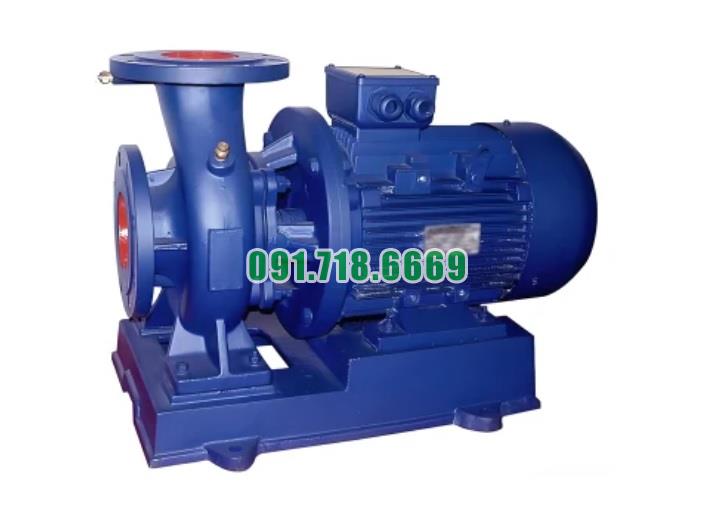

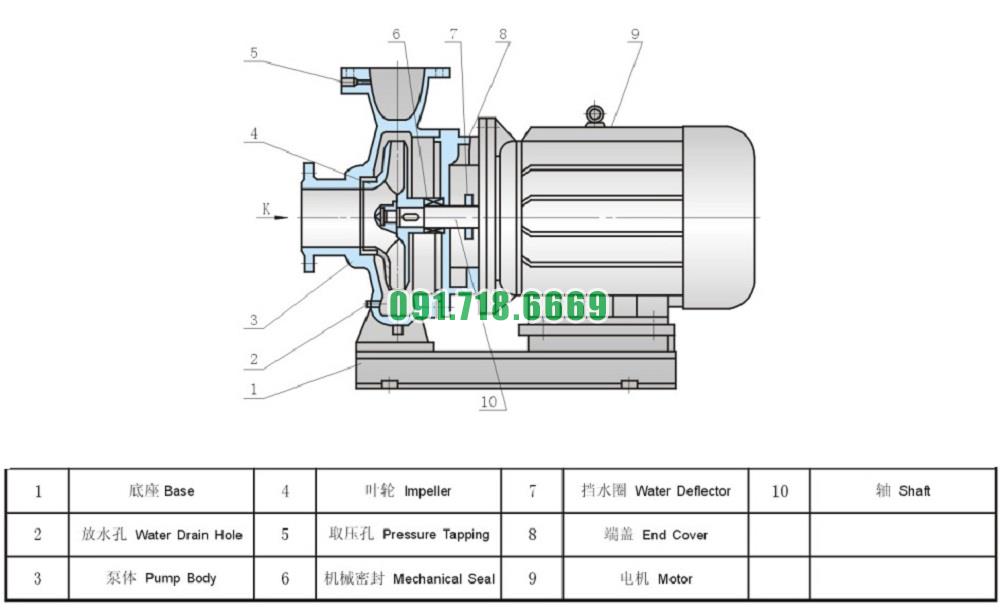

Bơm li tâm trục ngang SLW-ISW50-125 gồm thân máy, cánh quạt, vỏ, phốt cơ khí và các bộ phận khác
Bơm ly tâm trục ngang SLW-ISW50-125 có cấu tạo chính gồm các bộ phận sau:
1. Thân Máy (Pump Casing)
- Chức Năng: Bao bọc và bảo vệ các bộ phận bên trong của bơm, đồng thời dẫn hướng chất lỏng từ cổng hút đến cổng xả.
- Chất Liệu: Thường làm từ thép không gỉ hoặc hợp kim nhôm, giúp chống ăn mòn và chịu áp lực cao.
- Thiết Kế: Có thể được thiết kế dạng tách rời để dễ dàng tháo rời và bảo trì.
2. Cánh Quạt (Impeller)
- Chức Năng: Tạo ra lực ly tâm để đẩy chất lỏng ra khỏi bơm. Cánh quạt quay với tốc độ cao để tạo ra áp suất cần thiết.
- Thiết Kế: Thường có dạng cánh quạt hoặc cánh gió, được chế tạo từ vật liệu chịu mài mòn như đồng hoặc nhựa chịu hóa chất.
3. Vỏ (Cover)
- Chức Năng: Đậy kín bơm, bảo vệ các bộ phận bên trong khỏi bụi bẩn và các yếu tố bên ngoài.
- Chất Liệu: Thường là vật liệu tương thích với thân bơm, như thép không gỉ hoặc nhôm, tùy thuộc vào yêu cầu ứng dụng.
4. Phốt Cơ Khí (Mechanical Seal)
- Chức Năng: Ngăn không cho chất lỏng rò rỉ ra ngoài giữa trục bơm và thân bơm.
- Thiết Kế: Có thể là loại phớt cơ khí đơn hoặc kép, được chế tạo từ vật liệu chịu mài mòn và nhiệt độ cao như carbon, gốm hoặc silicon carbide.
5. Trục (Shaft)
- Chức Năng: Truyền động quay từ động cơ đến cánh quạt.
- Chất Liệu: Thường là thép không gỉ hoặc hợp kim chịu lực để đảm bảo độ bền và tuổi thọ dài.
6. Bạc Đạn (Bearings)
- Chức Năng: Hỗ trợ trục quay và giảm ma sát, giúp bơm hoạt động ổn định.
- Vị Trí: Thường nằm ở hai đầu của trục bơm, được bôi trơn để giảm ma sát và mài mòn.
7. Bệ Đỡ (Base Plate)
- Chức Năng: Cung cấp nền tảng vững chắc để lắp đặt bơm và động cơ.
- Thiết Kế: Thường làm từ thép hoặc vật liệu chịu lực, giúp giảm rung lắc và cải thiện độ ổn định của bơm.
8. Cổng Hút và Cổng Xả (Inlet and Outlet Ports)
- Cổng Hút: Nơi chất lỏng được hút vào bơm.
- Cổng Xả: Nơi chất lỏng được bơm ra ngoài với áp suất cao.
9. Hệ Thống Điều Chỉnh (Adjustable Components)
- Chức Năng: Cho phép điều chỉnh lưu lượng và áp suất của bơm.
- Thiết Kế: Có thể bao gồm các van điều chỉnh hoặc bộ phận điều chỉnh cánh quạt.
10. Ốc Vít và Bu Lông (Bolts and Nuts)
- Chức Năng: Kết nối các bộ phận của bơm với nhau, đảm bảo bơm hoạt động chắc chắn và không bị rò rỉ.
11. Vỏ Bảo Vệ (Protection Cover)
- Chức Năng: Bảo vệ các bộ phận bên trong khỏi bụi bẩn, nước và các tác nhân bên ngoài khác.
- Thiết Kế: Thường làm từ nhựa hoặc kim loại, dễ dàng tháo rời khi cần bảo trì.
Bơm ly tâm trục ngang SLW-ISW50-125 với các bộ phận này được thiết kế để cung cấp hiệu suất tối ưu trong các ứng dụng công nghiệp và dân dụng, đồng thời đảm bảo độ bền và sự ổn định trong hoạt động
Bơm li tâm trục ngang SLW-ISW50-125 ứng dụng trong ngành luyện kim, chế biến gỗ, hóa chất, dệt may, sản xuất giấy
Bơm ly tâm trục ngang SLW-ISW50-125 là một thiết bị linh hoạt và hiệu quả, có thể ứng dụng rộng rãi trong nhiều ngành công nghiệp. Dưới đây là cách bơm này có thể được ứng dụng trong các ngành luyện kim, chế biến gỗ, hóa chất, dệt may và sản xuất giấy:
1. Ngành Luyện Kim
- Vận Chuyển Nước Làm Mát: Trong ngành luyện kim, bơm được sử dụng để vận chuyển nước làm mát các thiết bị và máy móc như lò nấu và lò luyện.
- Xử Lý Nước Thải: Bơm có thể được dùng để bơm nước thải từ các quy trình sản xuất và xử lý nước thải để tái sử dụng hoặc xử lý thêm.
- Chuyển Hóa Chất và Dịch Lỏng: Đối với các chất lỏng có tính ăn mòn hoặc hóa chất dùng trong các quy trình luyện kim, bơm cần phải chịu được điều kiện làm việc khắc nghiệt và có khả năng chống ăn mòn.
2. Ngành Chế Biến Gỗ
- Vận Chuyển Dịch Lỏng và Hóa Chất: Trong ngành chế biến gỗ, bơm có thể được sử dụng để vận chuyển các dung dịch như keo dán, chất chống ăn mòn hoặc chất tẩy rửa.
- Hệ Thống Làm Mát và Vệ Sinh: Bơm cũng có thể được sử dụng trong các hệ thống làm mát và vệ sinh thiết bị chế biến gỗ.
3. Ngành Hóa Chất
- Xử Lý Hóa Chất: Bơm SLW-ISW50-125 có khả năng vận chuyển hóa chất, bao gồm cả hóa chất ăn mòn và độc hại, trong các quy trình sản xuất và xử lý hóa chất.
- Pha Chế và Đóng Gói: Bơm có thể được sử dụng trong các hệ thống pha chế và đóng gói hóa chất, đảm bảo tính chính xác và an toàn của quy trình.
4. Ngành Dệt May
- Vận Chuyển Nước và Hóa Chất Dệt: Trong ngành dệt may, bơm có thể được sử dụng để vận chuyển nước, dung dịch nhuộm và các hóa chất khác được sử dụng trong quy trình sản xuất và xử lý vải.
- Hệ Thống Làm Mát và Làm Sạch: Bơm cũng có thể được sử dụng trong các hệ thống làm mát và làm sạch thiết bị dệt may.
5. Ngành Sản Xuất Giấy
- Vận Chuyển Nước và Dung Dịch: Trong ngành sản xuất giấy, bơm có thể được sử dụng để vận chuyển nước và dung dịch trong các giai đoạn như trộn bột giấy, làm ướt và làm sạch.
- Hệ Thống Xử Lý Nước Thải: Bơm cũng có thể được sử dụng trong các hệ thống xử lý nước thải từ quy trình sản xuất giấy.
Lợi Ích Của Bơm SLW-ISW50-125 Trong Các Ngành Công Nghiệp:
- Độ Tin Cậy Cao: Bơm được thiết kế để hoạt động ổn định và tin cậy trong điều kiện làm việc khắc nghiệt và yêu cầu cao.
- Hiệu Suất Cao: Với hiệu suất cao, bơm có thể giúp tối ưu hóa quy trình sản xuất và tiết kiệm năng lượng.
- Khả Năng Chịu Ăn Mòn: Nếu được làm từ vật liệu chống ăn mòn, bơm có thể vận hành hiệu quả trong môi trường chứa hóa chất và chất lỏng ăn mòn.
- Dễ Bảo Trì: Thiết kế đơn giản và dễ bảo trì giúp giảm thời gian ngừng máy và chi phí bảo trì.
Yêu Cầu Kỹ Thuật Đặc Biệt
- Chất Liệu Chất Lượng Cao: Đảm bảo bơm làm từ vật liệu chất lượng cao để chịu được các hóa chất hoặc điều kiện làm việc đặc biệt.
- Thiết Kế Chịu Được Điều Kiện Khắc Nghiệt: Đặc biệt trong ngành luyện kim và hóa chất, bơm cần phải có thiết kế đặc biệt để chống lại sự ăn mòn và hư hỏng.
Bơm ly tâm trục ngang SLW-ISW50-125 với động cơ 1.5 kW là lựa chọn lý tưởng cho các ứng dụng trong nhiều ngành công nghiệp nhờ vào tính linh hoạt, hiệu suất cao và khả năng chịu đựng các điều kiện làm việc khác nhau.
Điều kiện làm việc bơm li tâm trục ngang SLW-ISW50-125
1. Phạm vi dòng chảy: 1,8 ~ 2000m³ / h
2. Đầu nâng: <130m
3. Nhiệt độ trung bình: -10oC ~ 80oC, 105 ° C
4. Nhiệt độ môi trường: tối đa. +40°C; độ cao so với mực nước biển thấp hơn 1.500m; RH không cao hơn 95%
5. Tối đa. áp suất làm việc: 1.6MPa (DN200 trở xuống) và 1.0MPa (DN250 trở lên); tối đa. áp suất làm việc = áp suất đầu vào + áp suất đóng van (Q=0) và áp suất đầu vào 0,4MPa. Khi áp suất đầu vào cao hơn 0,4MPa hoặc mức tối đa của hệ thống. áp suất làm việc cao hơn 1,6MPa (DN200 trở xuống) hoặc 1,0MPa (DN250 trở lên) thì phải ghi chú riêng theo thứ tự để sử dụng gang than chì hình cầu hoặc thép đúc để chế tạo bộ phận chảy qua của máy bơm, và con dấu cơ khí phải được chọn theo cách khác.
6. Đối với bất kỳ chất rắn không hòa tan nào trong môi trường làm việc, thể tích đơn vị của nó phải nhỏ hơn 0,1% và độ hạt của nó <0,2 mm.
7. Tùy chọn mặt bích đồng hành: PN1.6MPa-GB/T17241.6-1998

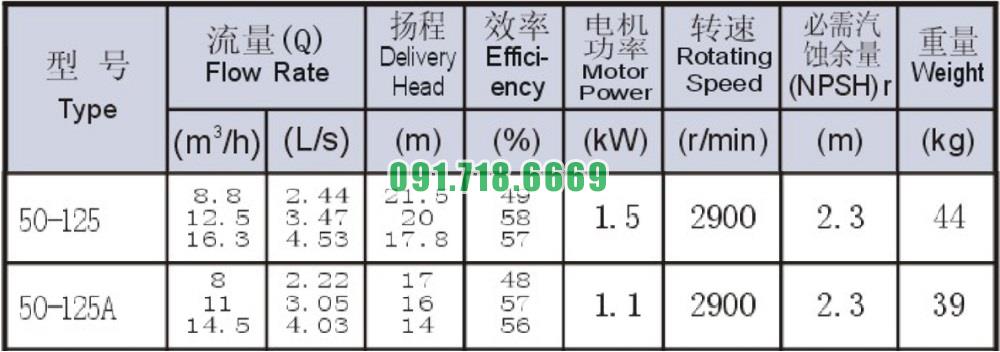

Bảng thông số kỹ thuật bơm li tâm trục ngang SLW-ISW50-125

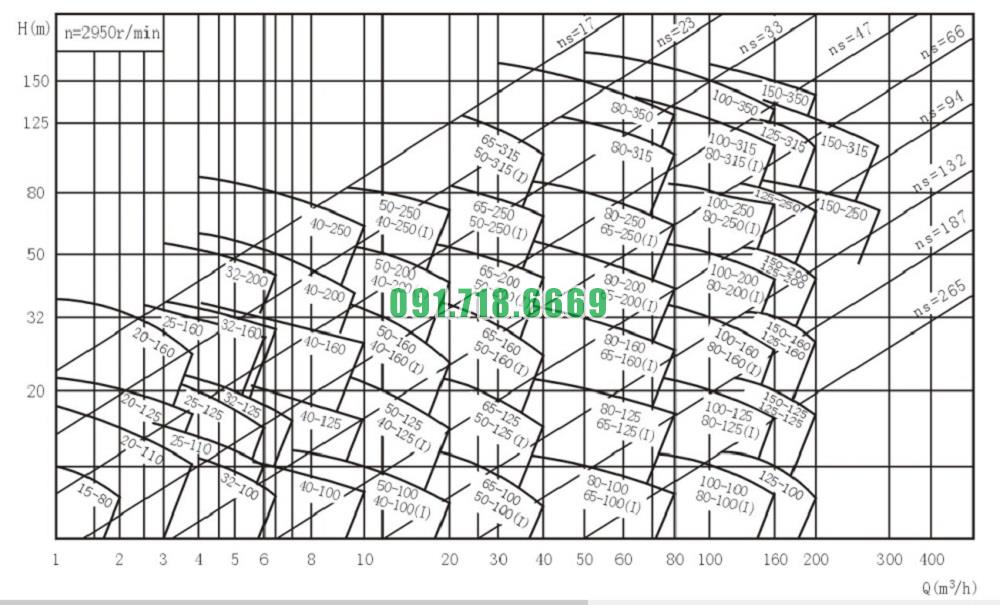

Đường cong hiệu suất bơm li tâm trục ngang SLW-ISW50-125
Bản vẽ cấu tạo và kích thước bơm li tâm trục ngang SLW-ISW50-125
