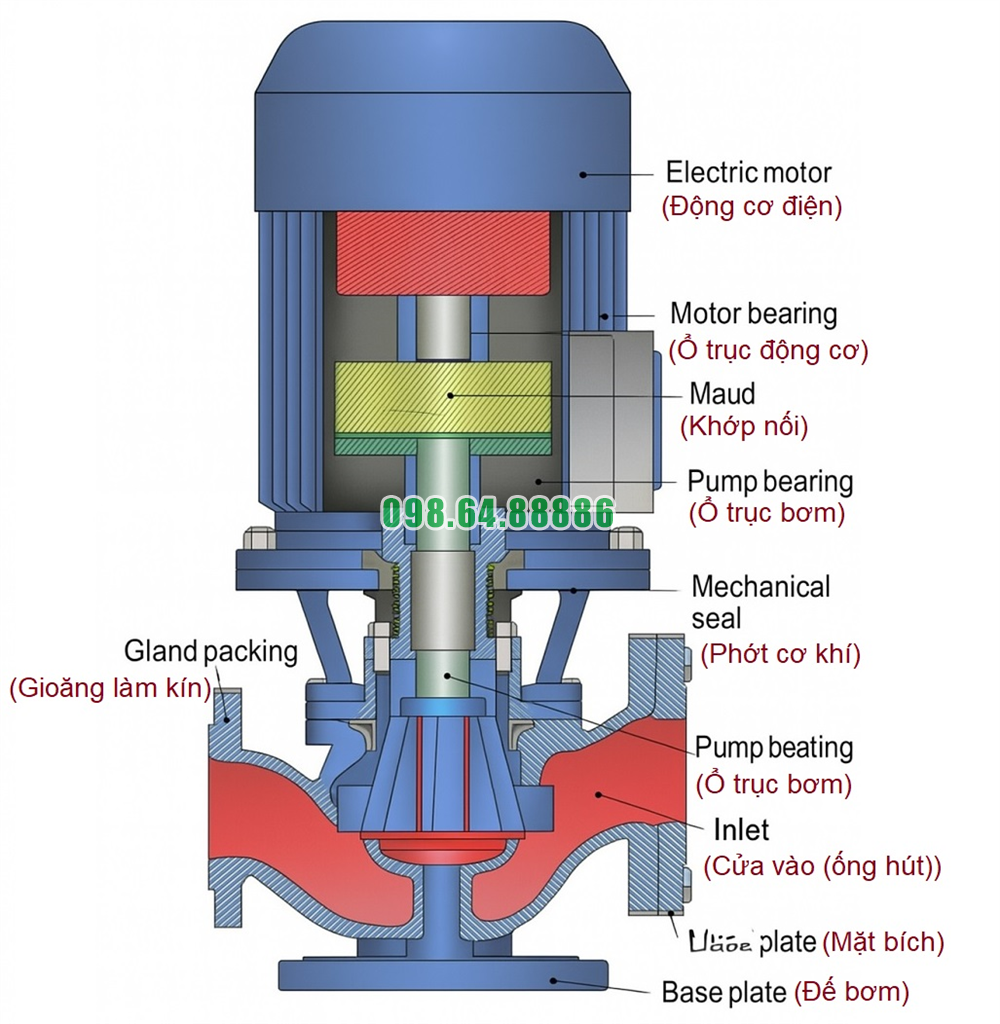

Bơm ly tâm trục đứng đồng trục model ISG65-315A và IRG65-315A có cấu tạo đặc trưng với thiết kế hút – xả đặt nằm thẳng hàng (inline), đồng thời tích hợp nhiều bộ phận cơ khí chính xác và tối ưu cho vận hành bền bỉ. Dưới đây là mô tả chi tiết từng bộ phận cấu thành:
Chức năng: Bao bọc toàn bộ buồng bơm, giữ áp lực chất lỏng trong quá trình vận hành.
Đặc điểm:
Đúc nguyên khối bằng gang xám, gang cầu, hoặc inox 304/316 (tuỳ môi trường sử dụng).
Cửa hút và cửa xả nằm thẳng hàng trên cùng một trục ngang, theo đúng cấu hình inline.
Mặt bích được gia công theo chuẩn ISO/DIN, dễ kết nối đường ống.
Sơn phủ epoxy chống ăn mòn bên trong và ngoài.
Chức năng: Truyền năng lượng từ trục bơm sang chất lỏng, tạo ra lực ly tâm để đẩy dòng chảy.
Đặc điểm:
Dạng cánh kín (closed impeller), hiệu suất thủy lực cao.
Đúc từ gang, đồng, hoặc inox.
Gia công cân bằng động chính xác, giảm rung và tăng tuổi thọ.
Gắn trực tiếp vào trục bằng then chốt hoặc ê-cu siết ngược chiều.
Chức năng: Truyền chuyển động từ motor đến cánh bơm.
Đặc điểm:
Làm từ thép không gỉ 2Cr13, inox 304 hoặc 316.
Gắn trực tiếp với trục động cơ (kết cấu đồng trục), không dùng khớp nối.
Gia công tròn và đánh bóng bề mặt để tăng độ kín và giảm ma sát tại vị trí làm kín.
Chức năng: Làm kín giữa phần quay của trục và phần đứng yên của thân bơm.
Đặc điểm:
Dạng phớt đơn hoặc phớt kép, tùy điều kiện làm việc.
Vật liệu: SiC–SiC, Graphite–TC hoặc Carbon–Ceramic.
Lắp tại vùng trục xuyên qua buồng bơm, dễ bảo trì, thay thế.
Chức năng: Cung cấp năng lượng quay cho trục bơm.
Đặc điểm:
Đạt chuẩn IEC, cấp bảo vệ IP55 hoặc IP65, cách điện lớp F.
Hiệu suất cao IE2/IE3, tiết kiệm điện năng.
Tích hợp trực tiếp trên đỉnh bơm theo cấu hình trục đứng, không qua truyền động phụ.
Chức năng: Thu nhận chất lỏng từ cánh bơm, chuyển động năng thành áp suất tĩnh.
Đặc điểm:
Tích hợp bên trong thân bơm, thiết kế dạng xoắn ốc.
Giúp tăng áp lực đầu ra, hạn chế xoáy và tổn thất.
Chức năng: Cố định toàn bộ cụm bơm – động cơ xuống nền hoặc sàn kỹ thuật.
Đặc điểm:
Đúc liền thân, không cần khung đỡ riêng.
Có lỗ bắt bu-lông tiêu chuẩn.
Giảm rung và đảm bảo ổn định khi vận hành.
Chức năng: Đỡ trục quay, giữ đồng tâm, giảm ma sát.
Đặc điểm:
Vòng bi chất lượng cao, bôi trơn bằng mỡ đặc hoặc dầu.
Thiết kế khép kín, ít cần bảo dưỡng định kỳ.
Cấu tạo chi tiết của bơm hút xả đặt nằm thẳng model ISG65-315A và IRG65-315A thể hiện một thiết kế khoa học, đơn giản mà hiệu quả, với kết cấu đồng trục – inline, giúp truyền động hiệu quả, dễ lắp đặt và bảo trì. Từng bộ phận được tối ưu hóa cho hiệu suất cao, tuổi thọ dài và khả năng thích ứng tốt trong nhiều điều kiện công trình khác nhau như HVAC, cấp nước công nghiệp, hoặc hệ thống tăng áp tòa nhà. Đây là dòng bơm lý tưởng cho các công trình kỹ thuật hiện đại yêu cầu vận hành ổn định và tối ưu hóa không gian
Để bơm hút xả đặt nằm thẳng model ISG65-315A và IRG65-315A vận hành với hiệu suất cao, ổn định và tiết kiệm năng lượng, người sử dụng cần quan tâm đến cấu hình kỹ thuật, điều kiện lắp đặt, quy trình vận hành và công tác bảo trì định kỳ. Việc tối ưu hóa không chỉ giúp nâng cao hiệu quả vận hành mà còn kéo dài tuổi thọ của thiết bị.
Mỗi model bơm ly tâm đều có đường đặc tính hiệu suất, trong đó có điểm làm việc tối ưu (BEP - Best Efficiency Point). Để đạt hiệu suất tối đa:
Chọn đúng lưu lượng và cột áp theo yêu cầu hệ thống, sao cho bơm vận hành gần với BEP
Tránh vận hành quá tải hoặc thiếu tải, vì có thể gây tổn thất năng lượng, rung động và giảm tuổi thọ phớt cơ khí
Sử dụng biến tần (VFD) để điều chỉnh tốc độ khi lưu lượng thay đổi, giúp tiết kiệm điện và bảo vệ động cơ
Một trong những yếu tố ảnh hưởng lớn đến hiệu suất là vị trí và phương pháp lắp đặt:
Bơm phải được đặt chắc chắn trên bệ phẳng, không bị nghiêng hoặc rung
Hướng hút và xả nên được nối thẳng, tránh sử dụng quá nhiều co, cút gây tổn thất cột áp
Lắp đặt van một chiều, van chặn và đồng hồ áp suất để kiểm soát dòng chảy hiệu quả
Đảm bảo không khí không lọt vào đường ống hút, tránh hiện tượng xâm thực gây sụt áp và ăn mòn cánh bơm
Khả năng hút đầu vào đóng vai trò then chốt:
Đường ống hút cần có độ dốc dương, tránh khí đọng
Không sử dụng đường ống quá dài hoặc đường kính nhỏ hơn tiêu chuẩn, điều này gây giảm áp và mất hiệu suất
Giữ mực chất lỏng đầu vào luôn ổn định, nếu có thể nên đặt bơm gần nguồn cấp
Việc bảo trì thường xuyên giúp đảm bảo bơm hoạt động đúng thông số:
Kiểm tra độ đồng tâm của trục bơm và động cơ
Thay phớt cơ khí, vòng bi định kỳ theo khuyến cáo nhà sản xuất
Làm sạch cánh bơm và đường ống, tránh tắc nghẽn do cặn bẩn
Theo dõi áp suất, nhiệt độ và tiếng ồn bất thường để phát hiện hỏng hóc sớm
Vì bơm được truyền động trực tiếp từ động cơ nên việc tối ưu hóa động cơ cũng ảnh hưởng đến toàn hệ thống:
Sử dụng động cơ đạt chuẩn IE2, IE3 hoặc cao hơn để tiết kiệm điện
Giữ cho động cơ luôn được thông gió, tránh quá nhiệt
Kiểm tra cách điện, độ rung và dòng điện định kỳ
Trong một số ứng dụng yêu cầu hiệu suất cao, người dùng có thể:
Thay thế cánh bơm bằng loại thiết kế hiệu suất cao (hở, kín, nửa hở tùy lưu chất)
Dùng vật liệu chống mài mòn hoặc chống ăn mòn như Inox 316, hợp kim đặc biệt cho các môi trường khắc nghiệt
Thêm bộ lọc đầu vào để ngăn rác hoặc hạt rắn lọt vào bơm
Cuối cùng, yếu tố con người cũng rất quan trọng:
Đào tạo nhân viên vận hành đúng kỹ thuật
Xây dựng quy trình kiểm tra trước, trong và sau khi vận hành
Sử dụng hệ thống giám sát từ xa hoặc tích hợp SCADA nếu quy mô lớn
Việc tối ưu hóa hiệu suất hoạt động của bơm ISG65-315A, IRG65-315A không chỉ nằm ở thiết kế kỹ thuật ban đầu mà còn phụ thuộc vào quá trình vận hành và bảo trì. Khi kết hợp đồng bộ giữa thiết kế phù hợp, lắp đặt đúng kỹ thuật, vận hành chuẩn và bảo trì định kỳ, hệ thống bơm sẽ đạt được hiệu suất tối đa, độ ổn định cao và chi phí vận hành thấp trong suốt vòng đời sử dụng
https://vietnhat.company/may-bom-ly-tam-truc-dung-isg65315a-luu-luong-65-ls.html

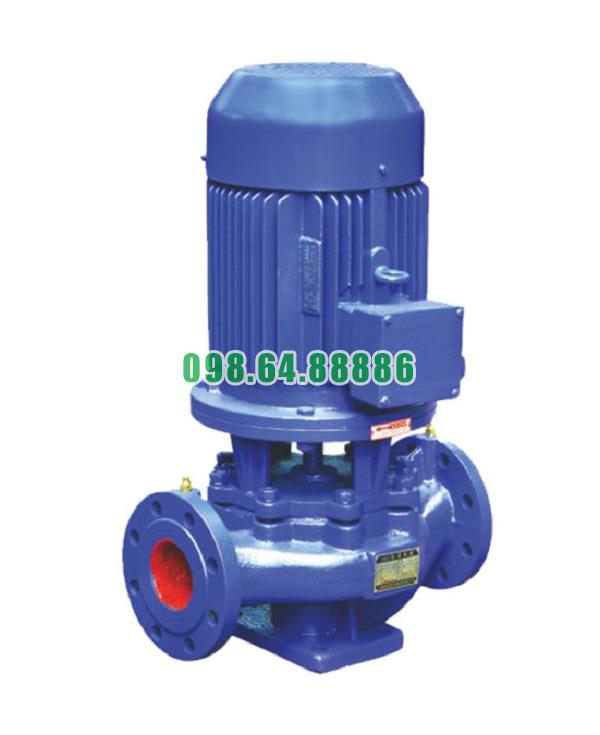

Máy bơm hút xả đặt nằm thẳng, bơm tăng áp ISG65-315A, IRG65-315A 22kw, 23.4m3, 110m
