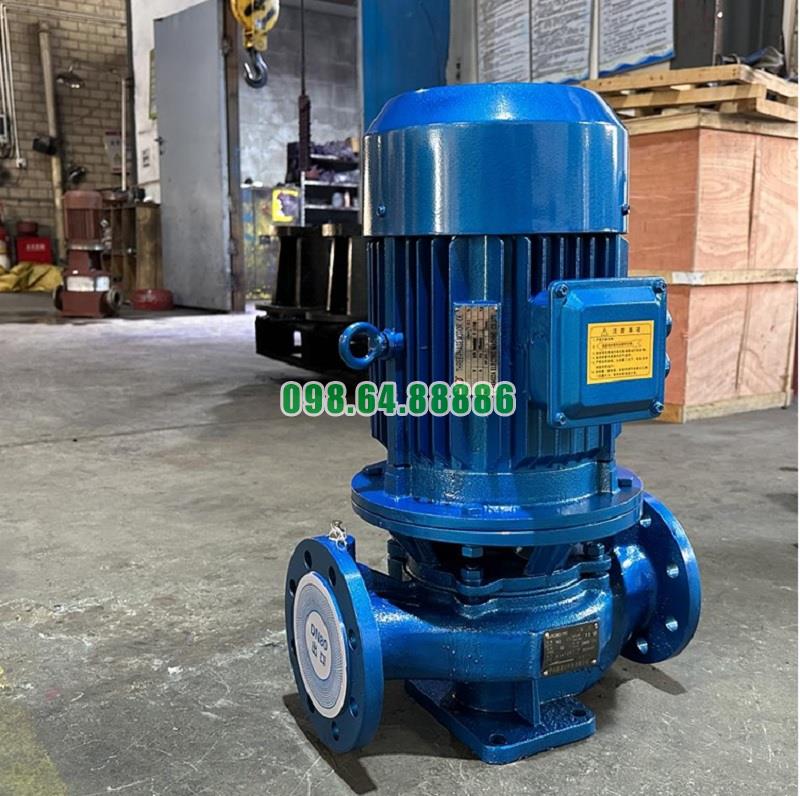

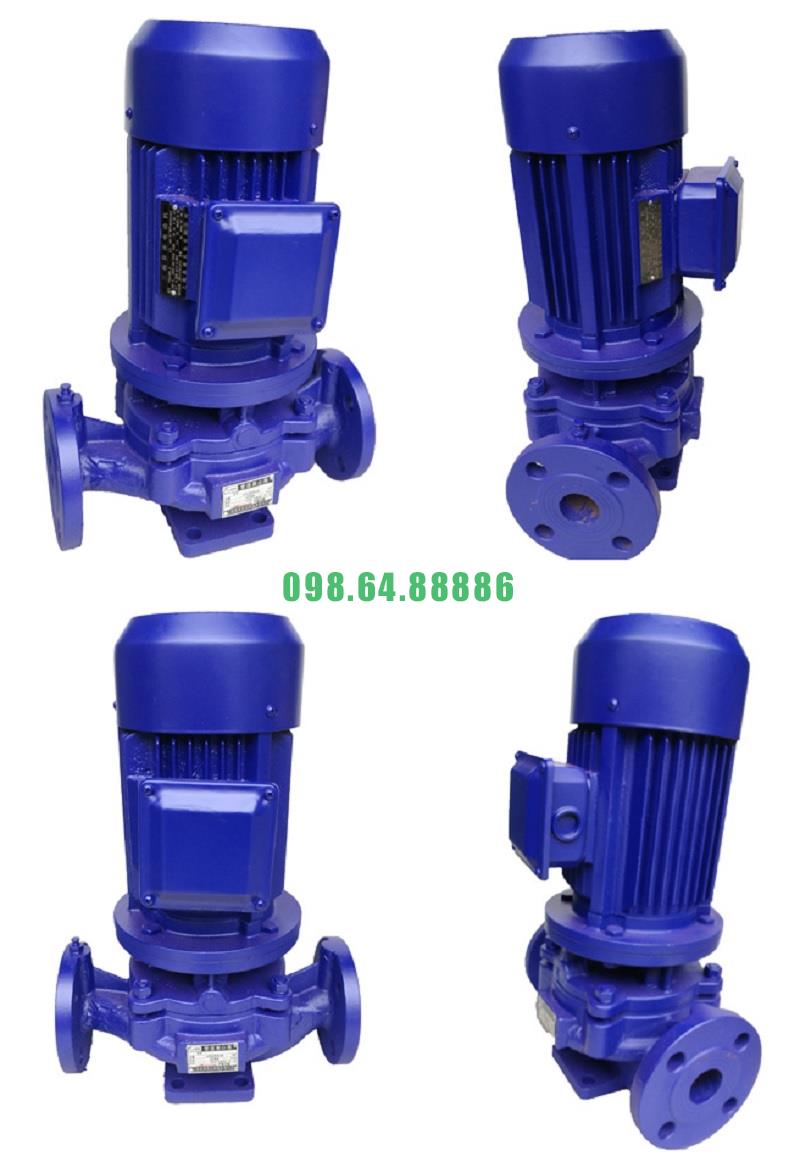

Máy bơm tăng áp inline, bơm cấp nước trục đứng, inline ISG80-315C, IRG80-315C 22kw, 41m3, 85m

Các bộ phận chính của bơm tăng áp inline model ISG80-315C, IRG80-315C

Bơm tăng áp inline ISG80-315C và IRG80-315C là dòng bơm ly tâm trục đứng có thiết kế gọn gàng, kết cấu bền chắc. Để đảm bảo hiệu suất cao và vận hành ổn định, bơm được cấu thành từ nhiều bộ phận, trong đó có những thành phần chính sau:

Thân bơm (Pump Casing)

• Được chế tạo bằng gang xám HT200/HT250, đôi khi bằng inox 304/316 tùy môi trường làm việc.

• Là bộ phận chịu áp lực chính, bao bọc toàn bộ bánh công tác và tạo đường dẫn cho chất lỏng.

• Thiết kế inline thẳng hàng giúp lắp đặt dễ dàng vào hệ thống ống mà không cần thay đổi kết cấu nhiều.

Cánh bơm (Impeller)

• Là bộ phận quan trọng nhất trong việc truyền năng lượng cho chất lỏng.

• Thường được làm bằng gang đúc, đồng thau hoặc inox 304/316.

• Được cân bằng động chính xác để hạn chế rung lắc, giúp dòng chảy ổn định.

Trục bơm (Shaft)

• Làm bằng thép không gỉ 304 hoặc 316, chống ăn mòn, chịu lực cao.

• Kết nối trực tiếp với trục động cơ để truyền mô-men xoắn đến cánh bơm.

Phớt cơ khí (Mechanical Seal)

• Giúp ngăn rò rỉ chất lỏng ra ngoài trong quá trình vận hành.

• Vật liệu thường dùng: Carbon, Ceramic, Silicon carbide.

• Với model IRG80-315C, phớt cơ khí được thiết kế chịu nhiệt 120–150°C cho nước nóng tuần hoàn.

Ổ đỡ và vòng bi (Bearing)

• Sử dụng vòng bi chất lượng cao (NSK, SKF…) để giảm ma sát khi trục quay.

• Giúp bơm vận hành êm ái, ổn định và kéo dài tuổi thọ.

Động cơ điện (Electric Motor)

• Động cơ khô, tiêu chuẩn IP55, cấp cách điện F, có thể hoạt động liên tục ngoài trời.

• Truyền động trực tiếp đến trục bơm, giảm tổn thất năng lượng và tăng hiệu suất.

Đế bơm (Pump Base)

• Được đúc bằng gang hoặc thép, có lỗ bulông để cố định xuống nền móng.

• Giúp bơm ổn định, giảm rung động khi vận hành công suất lớn.

Buồng xoắn (Volute Casing)

• Nằm bao quanh cánh bơm, có nhiệm vụ thu dòng chảy và chuyển đổi động năng thành áp năng.

• Thiết kế dạng xoắn ốc, đảm bảo áp lực chất lỏng phân bổ đều khi ra khỏi bơm.

Các bộ phận chính của bơm inline ISG80-315C và IRG80-315C bao gồm: thân bơm, cánh bơm, trục bơm, phớt cơ khí, ổ đỡ – vòng bi, động cơ điện, đế bơm và buồng xoắn. Sự phối hợp đồng bộ giữa các chi tiết này giúp bơm vận hành ổn định, hiệu suất cao, bền bỉ, phù hợp cho cả hệ thống cấp nước sạch (ISG) và tuần hoàn nước nóng (IRG).

Cách bơm tăng áp inline ISG80-315C, IRG80-315C tạo ra áp lực nước

Bơm inline ISG80-315C và IRG80-315C hoạt động theo nguyên lý ly tâm, sử dụng lực quay của bánh công tác (cánh bơm) để biến đổi năng lượng cơ học của động cơ thành năng lượng thủy lực, từ đó tạo ra áp lực nước ổn định trong hệ thống.

Nguyên lý hình thành áp lực

1. Khởi động động cơ

   • Khi động cơ điện quay, trục bơm truyền mô-men xoắn đến bánh công tác.

2. Hút nước vào tâm cánh bơm

   • Tại vị trí trung tâm bánh công tác (mắt bơm), áp suất giảm xuống thấp hơn áp suất khí quyển.

   • Sự chênh lệch áp suất làm nước từ đường hút tràn vào buồng bơm.

3. Tăng tốc dòng chảy nhờ lực ly tâm

   • Bánh công tác quay với tốc độ cao, nước được hất ra mép ngoài cánh bơm.

   • Khi ra mép cánh, nước đạt vận tốc lớn và năng lượng động học cao.

4. Chuyển đổi vận tốc thành áp suất

   • Vỏ bơm dạng xoắn ốc (volute casing) dẫn dòng nước từ cánh ra cửa xả.

   • Năng lượng động học của dòng chảy được chuyển thành năng lượng áp suất, tạo ra cột áp cần thiết.

5. Tạo áp lực trong đường ống

   • Nước đi vào hệ thống với áp suất cao, giúp duy trì dòng chảy đều và mạnh ở nhiều điểm sử dụng.

Khả năng tăng áp của từng model

• ISG80-315C

  • Tạo áp lực nước mạnh cho nước sạch, nước lạnh, hệ thống cấp nước và PCCC.

  • Đảm bảo áp lực ổn định cho tòa nhà cao tầng, khu công nghiệp hoặc hệ thống điều hòa trung tâm.

• IRG80-315C

  • Tạo áp lực cho nước nóng tuần hoàn, chịu được môi trường nhiệt độ cao.

  • Dùng trong khách sạn, bệnh viện, nhà máy nhiệt điện, dệt nhuộm và hệ thống HVAC công nghiệp.

Các yếu tố ảnh hưởng đến áp lực tạo ra

• Tốc độ quay của động cơ: Tốc độ càng cao, áp lực càng lớn.

• Đường kính và thiết kế cánh bơm: Cánh dài và cong hợp lý giúp tạo cột áp cao.

• Tình trạng bảo trì: Cánh bơm mòn, phớt rò rỉ hay vòng bi hỏng sẽ làm áp lực giảm.

• Đường ống hệ thống: Nếu đường ống quá dài, nhiều khúc cua hoặc rò rỉ, áp lực tại đầu ra sẽ bị giảm.

Bơm inline ISG80-315C và IRG80-315C tạo áp lực nước nhờ nguyên lý ly tâm, trong đó bánh công tác quay nhanh làm tăng vận tốc dòng chảy, sau đó vỏ bơm chuyển đổi thành áp suất đưa vào hệ thống. ISG80-315C phù hợp với nước sạch, tăng áp cho sinh hoạt và công nghiệp; còn IRG80-315C chuyên dùng cho nước nóng tuần hoàn. Chính sự kết hợp này giúp hệ thống cấp nước có áp lực ổn định, đáp ứng tốt cả nhu cầu dân dụng và công nghiệp.

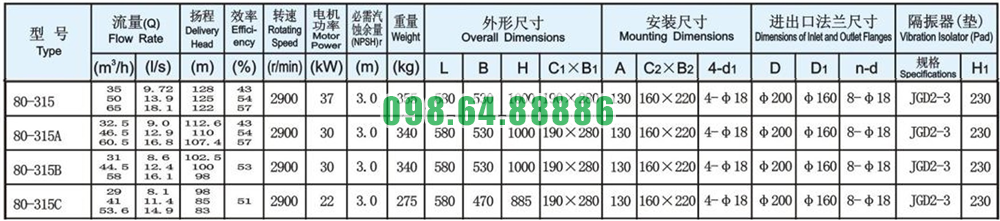

Thông số kỹ thuật và kích thước bơm model ISG80-315C

Bản vẽ bên ngoài của bơm và bản vẽ lắp đặt bơm model ISG80-315C

Đường cong hiệu suất bơm model ISG80-315C

Cấu trúc bơm chịu nhiệt độ cao bơm model ISG80-315C

Phụ kiện và kích thước lắp đặt bơm model ISG80-315C

Phương thức lắp đặt bơm model ISG80-315C
