Bơm dầu truyền nhiệt RY65-40-250 hội tụ nhiều giải pháp thiết kế đáng chú ý dành cho hệ thống tuần hoàn dầu nóng. Điểm nổi bật nằm ở khả năng làm việc với môi chất nhiệt độ cao, cơ chế tản nhiệt tự nhiên, kết cấu đỡ một phía, truyền động qua khớp nối mềm và cụm làm kín phù hợp với môi trường dầu truyền nhiệt.

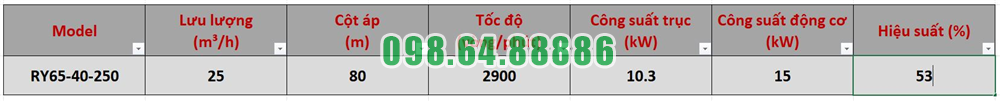

Với thông số 25 m³/h, cột áp 80 m, tốc độ 2.900 vòng/phút và động cơ 15 kW, model này được định hướng cho các hệ thống gia nhiệt công nghiệp cần độ ổn định cao.
Một trong những tính năng nổi bật nhất của RY65-40-250 là cơ chế tản nhiệt tự nhiên thay cho làm mát bằng nước truyền thống.
Thiết kế này giúp cụm bơm gọn hơn, giảm số lượng thiết bị phụ trợ và hạn chế sự phụ thuộc vào hệ thống nước làm mát riêng.
Đây là lợi thế đáng kể khi bơm phải làm việc trong môi trường dầu nóng và không gian lắp đặt cần được tối ưu.
Dòng RY được thiết kế để vận chuyển môi chất có nhiệt độ cao, tính ăn mòn yếu và không chứa hạt rắn, với nhiệt độ làm việc không vượt quá 350°C.
Nhờ đó, Bơm dầu truyền nhiệt RY65-40-250 phù hợp với nhiều hệ thống tuần hoàn dầu tải nhiệt trong công nghiệp hóa chất, nhựa, cao su, dệt nhuộm, chế biến thực phẩm và các dây chuyền gia nhiệt khác.

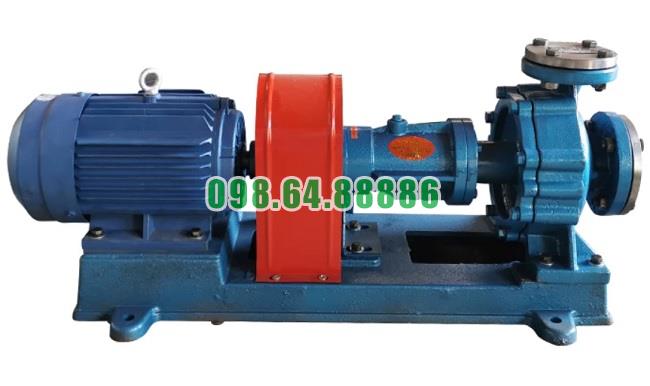

RY65-40-250 sử dụng kết cấu đỡ một phía, kết hợp chân đỡ và gối đỡ trung tâm.
Cấu hình này giúp cụm thân bơm, trục và ổ trục được bố trí tập trung, tạo độ cứng vững cao nhưng vẫn giữ được kiểu dáng gọn.
Bên trong thân ổ trục có hai bộ vòng bi để đỡ và định vị rôto, giúp trục duy trì trạng thái ổn định khi quay ở tốc độ 2.900 vòng/phút.
Bơm truyền động từ động cơ sang trục thông qua khớp nối mềm kiểu ba chấu.
Khớp nối vừa truyền mô-men, vừa hỗ trợ giảm rung và bù sai lệch rất nhỏ giữa trục động cơ với trục bơm.
Thiết kế này giúp hệ truyền động hoạt động linh hoạt hơn so với liên kết cứng hoàn toàn, đồng thời tạo điều kiện thuận lợi cho quá trình tháo lắp động cơ khi bảo dưỡng.
RY65-40-250 sử dụng bộ chèn làm kín packing kết hợp phớt dầu cao su chịu nhiệt.
Packing có nhiệm vụ hạn chế dầu truyền nhiệt rò theo trục, trong khi phớt dầu hỗ trợ bảo vệ khu vực ổ trục và giữ dầu bôi trơn.
Sự kết hợp này tạo thành hệ thống làm kín phù hợp với đặc điểm vận hành dầu nóng của dòng RY.
Hai ổ bi trong thân ổ trục được bố trí với yêu cầu bôi trơn riêng.
Ổ bi phía bánh công tác sử dụng dầu tải nhiệt sạch làm dầu bôi trơn, trong khi ổ bi phía khớp nối sử dụng mỡ bôi trơn theo chủng loại quy định.
Cách bố trí này giúp giảm ma sát, hạn chế phát nhiệt và hỗ trợ duy trì độ ổn định của cụm rôto trong quá trình vận hành.
Cửa hút của dòng RY được bố trí theo hướng trục, còn cửa xả theo hướng tâm thẳng đứng.
Với RY65-40-250, cửa hút danh nghĩa là 65 mm, cửa xả 40 mm, còn bánh công tác có đường kính ngoài danh nghĩa 250 mm.
Cấu hình này phù hợp với nguyên lý bơm ly tâm, giúp dầu đi vào tâm bánh công tác, nhận năng lượng và được đẩy ra cửa xả với cột áp cần thiết.
Dòng RY cho phép sử dụng động cơ thông thường hoặc động cơ phòng nổ tùy theo điều kiện khu vực lắp đặt.
Đây là tính năng tạo sự linh hoạt cho RY65-40-250 khi được ứng dụng ở nhiều môi trường công nghiệp khác nhau.
Trong mọi trường hợp, động cơ vẫn cần đáp ứng đúng yêu cầu về công suất, tốc độ và khả năng căn chỉnh đồng tâm với trục bơm.
Thiết kế của RY65-40-250 cho phép tháo cụm nắp bơm, thân ổ trục và rôto theo trình tự rõ ràng.
Kỹ thuật viên có thể tiếp cận bánh công tác, trục, packing và ổ bi để kiểm tra hoặc thay thế khi cần.
Điều này giúp các tính năng kỹ thuật của bơm không chỉ phục vụ vận hành mà còn hỗ trợ công tác bảo dưỡng định kỳ.
Những tính năng công nghệ hiện đại hội tụ trên Bơm dầu truyền nhiệt RY65-40-250 tập trung ở cơ chế tản nhiệt tự nhiên, khả năng làm việc với dầu nóng tới 350°C, kết cấu đỡ một phía, khớp nối mềm kiểu ba chấu, cụm làm kín chịu nhiệt và hệ thống ổ trục được bố trí hợp lý.
Bên cạnh đó, khả năng sử dụng động cơ thường hoặc động cơ phòng nổ cùng thiết kế thuận tiện cho tháo lắp giúp RY65-40-250 trở thành một model có tính linh hoạt cao trong các hệ thống gia nhiệt công nghiệp.
Bơm dầu truyền nhiệt RY65-40-250 làm việc theo nguyên lý bơm ly tâm. Dòng môi chất đi vào cửa hút theo hướng trục, tiếp cận tâm bánh công tác, sau đó nhận năng lượng từ bánh công tác đang quay và chuyển động ra phía ngoài trước khi được dẫn đến cửa xả.
Với lưu lượng 25 m³/h, cột áp 80 m, tốc độ quay 2.900 vòng/phút và công suất động cơ 15 kW, quá trình chuyển động của dầu tải nhiệt bên trong bơm diễn ra liên tục để duy trì vòng tuần hoàn trong hệ thống.
Cửa hút của RY65-40-250 được bố trí theo hướng trục.
Khi bơm hoạt động, dầu tải nhiệt từ đường hút đi vào khu vực trung tâm của bánh công tác. Đây là điểm bắt đầu của quá trình chuyển động bên trong bơm.
Để dòng dầu vào ổn định, thân bơm phải được mồi đầy môi chất trước khi khởi động và không khí cần được loại bỏ khỏi đường hút.
Sau khi đi qua cửa hút, dầu được dẫn trực tiếp đến vùng tâm của bánh công tác.
Tại đây, môi chất bắt đầu chịu tác động của bánh công tác quay ở tốc độ 2.900 vòng/phút. Dòng dầu từ trạng thái chuyển động dọc theo hướng trục dần chuyển sang chuyển động theo các cánh của bánh công tác.
Đây là giai đoạn quan trọng để dầu tiếp nhận năng lượng cơ học từ bơm.
Khi bánh công tác quay, dầu tải nhiệt được gia tốc từ vùng tâm ra vùng ngoài của bánh công tác.
Chuyển động quay làm vận tốc của môi chất tăng lên. Năng lượng từ động cơ 15 kW được truyền qua khớp nối, trục bơm và cuối cùng đến bánh công tác trước khi truyền sang dòng dầu.
Nhờ quá trình này, Bơm dầu truyền nhiệt RY65-40-250 tạo được dòng chảy liên tục bên trong thân bơm.
Sau khi rời khỏi bánh công tác, dầu mang năng lượng vận tốc lớn hơn và được dẫn qua phần thân bơm đến cửa xả.
Trong quá trình này, một phần năng lượng vận tốc được chuyển thành năng lượng áp suất. Nhờ đó, môi chất có đủ khả năng thắng trở lực của hệ thống đường ống phía sau bơm.
Tại điểm làm việc tương ứng, RY65-40-250 đạt cột áp 80 m.
Khác với cửa hút bố trí theo hướng trục, cửa xả của dòng RY được bố trí hướng tâm theo phương thẳng đứng.
Sau khi nhận năng lượng từ bánh công tác, dầu được dẫn đến cửa xả và tiếp tục đi vào đường ống tuần hoàn.
Từ đây, môi chất được đưa đến lò gia nhiệt, thiết bị trao đổi nhiệt hoặc các thiết bị sử dụng nhiệt khác trong dây chuyền.
Khi bánh công tác liên tục đẩy dầu ra cửa xả, vùng tâm bánh công tác tiếp tục tiếp nhận dầu mới từ đường hút.
Quá trình này diễn ra liên tục:
Cửa hút → tâm bánh công tác → mép ngoài bánh công tác → thân bơm → cửa xả.
Nhờ chu trình chuyển động liên tục đó, Bơm dầu truyền nhiệt RY65-40-250 duy trì lưu lượng dầu 25 m³/h tại điểm làm việc tương ứng.
Dòng dầu bên trong bơm chỉ ổn định khi điều kiện hút và vận hành phù hợp.
Van hút cần mở hoàn toàn, bơm phải có đủ môi chất và không nên sử dụng van hút để điều chỉnh lưu lượng. Nếu đường hút có không khí hoặc bị tắc nghẽn, dòng dầu đi vào bánh công tác có thể không ổn định, dẫn đến rung, tiếng ồn hoặc giảm lưu lượng.
Bên cạnh đó, bơm không nên làm việc kéo dài ở lưu lượng quá thấp vì sẽ ảnh hưởng đến trạng thái dòng chảy bên trong.
Nguyên lý chuyển động dòng môi chất bên trong Bơm dầu truyền nhiệt RY65-40-250 bắt đầu từ việc dầu đi vào cửa hút theo hướng trục, tiếp cận tâm bánh công tác, được gia tốc ra phía ngoài và sau đó đi qua thân bơm đến cửa xả.
Bánh công tác là bộ phận trực tiếp truyền năng lượng cho dòng dầu, giúp môi chất có đủ lưu lượng và cột áp để tiếp tục tuần hoàn trong hệ thống.
Với thông số 25 m³/h, cột áp 80 m, tốc độ 2.900 vòng/phút và công suất 15 kW, RY65-40-250 duy trì hiệu quả quá trình chuyển động của dầu tải nhiệt khi bơm được mồi đầy, đường hút thông thoáng và làm việc đúng điểm vận hành.
