Gia nhiệt sơ bộ cho Bơm dầu truyền nhiệt RY50-32-200A là bước quan trọng trước khi đưa thiết bị vào vận hành với dầu nóng, bởi bơm phải làm việc trong điều kiện nhiệt độ môi chất có thể rất cao. Việc nâng nhiệt từ từ giúp thân bơm, trục, bánh công tác và các chi tiết liên quan thích nghi dần với sự thay đổi nhiệt độ, hạn chế ứng suất nhiệt và duy trì trạng thái làm việc ổn định.
Khi RY50-32-200A đang ở nhiệt độ môi trường mà dầu nóng được đưa vào đột ngột, chênh lệch nhiệt độ lớn có thể làm các chi tiết kim loại giãn nở không đồng đều.
Đây là lý do quá trình gia nhiệt sơ bộ cần được thực hiện trước khi bơm vận hành chính thức. Dầu nóng được cho tuần hoàn qua thân bơm từng bước để nhiệt độ của thiết bị tăng dần.
Đối với dòng RY, chênh lệch giữa nhiệt độ dầu tại cửa hút và nhiệt độ thân bơm không được vượt quá 40°C.
Giữ chênh lệch nhiệt trong giới hạn này giúp hạn chế hiện tượng sốc nhiệt khi bơm chuyển từ trạng thái nguội sang trạng thái nóng.
Một yêu cầu quan trọng trong quá trình gia nhiệt sơ bộ là tốc độ tăng nhiệt không vượt quá 50°C/giờ.
Việc tăng nhiệt quá nhanh có thể khiến phần thân bơm tiếp xúc trực tiếp với dầu nóng giãn nở trước, trong khi các bộ phận phía sau như trục, ổ bi và giá đỡ chưa đạt trạng thái nhiệt tương ứng.
Gia nhiệt từ từ giúp nhiệt độ phân bố đồng đều hơn trong toàn bộ cụm bơm, từ đó giảm nguy cơ xuất hiện biến dạng hoặc lực cơ học bất thường.
RY50-32-200A làm việc trong hệ thống dầu truyền nhiệt nên hiện tượng giãn nở nhiệt là điều không thể tránh khỏi.
Khi nhiệt độ tăng, kích thước của thân bơm và các chi tiết kim loại sẽ thay đổi. Nếu thiết bị bị cố định quá cứng trong giai đoạn này, ứng suất do giãn nở có thể ảnh hưởng đến trạng thái lắp đặt của cụm bơm.
Vì vậy, trong quá trình gia nhiệt sơ bộ, bu lông cố định bơm được yêu cầu nới khoảng 0,3–0,5 mm để bù giãn nở nhiệt, sau khi gia nhiệt hoàn tất mới siết lại.
Độ đồng tâm giữa trục bơm và động cơ có ảnh hưởng trực tiếp đến độ rung và độ ổn định của RY50-32-200A.
Nếu thân bơm bị nóng quá nhanh, sự giãn nở không đồng đều có thể làm thay đổi vị trí tương đối của cụm trục.
Gia nhiệt sơ bộ giúp các bộ phận tăng nhiệt từ từ, từ đó hạn chế sự thay đổi đột ngột về vị trí và hỗ trợ duy trì trạng thái đồng tâm của hệ thống truyền động.
Điều này đặc biệt quan trọng khi trục bơm hoạt động ở tốc độ khoảng 2.900 vòng/phút.
Cụm rôto của RY50-32-200A gồm bánh công tác, trục bơm và đai ốc hãm bánh công tác.
Khi nhiệt độ thay đổi, các chi tiết này và thân bơm đều có sự giãn nở. Nếu tốc độ giãn nở giữa các bộ phận quá khác nhau, khe hở làm việc có thể thay đổi bất thường.
Gia nhiệt sơ bộ giúp toàn bộ cụm bơm đạt trạng thái nhiệt dần dần, giảm nguy cơ rôto bị cọ xát hoặc quay không ổn định khi bơm bắt đầu làm việc với dầu nóng.
RY50-32-200A sử dụng bộ chèn packing kết hợp phớt dầu cao su chịu nhiệt.
Khu vực làm kín nằm quanh trục và chịu ảnh hưởng đồng thời của nhiệt độ cũng như chuyển động quay.
Nếu nhiệt độ tăng đột ngột, các chi tiết quanh vùng làm kín có thể giãn nở nhanh, làm trạng thái tiếp xúc giữa trục, packing và phớt thay đổi.
Gia nhiệt sơ bộ giúp cụm làm kín thích nghi dần với nhiệt độ làm việc, từ đó hỗ trợ duy trì khả năng kiểm soát rò rỉ dầu.
Ổ bi của RY50-32-200A được bố trí trong thân ổ trục để đỡ và định vị rôto.
Nhiệt từ thân bơm có thể truyền dọc theo trục về phía ổ bi. Nếu bơm bị đưa vào trạng thái nhiệt cao quá nhanh, nhiệt độ của các khu vực có thể thay đổi không đồng đều.
Gia nhiệt từ từ giúp ổ bi và hệ thống bôi trơn có thời gian thích nghi với điều kiện nhiệt mới, hạn chế nguy cơ nhiệt độ tăng bất thường trong giai đoạn khởi động.
Trong lần vận hành đầu tiên, khi nhiệt độ môi chất đạt khoảng 100–130°C, bơm cần tiếp tục hoạt động tại vùng nhiệt độ này để hỗ trợ quá trình tách nước và khử ẩm trong hệ thống.
Trong giai đoạn này có thể xuất hiện rung nhẹ. Sau khi độ ẩm được loại bỏ, rung động sẽ giảm và hệ thống mới tiếp tục được nâng lên nhiệt độ vận hành yêu cầu.
Đây là một phần quan trọng của quá trình gia nhiệt sơ bộ, đặc biệt với hệ thống dầu truyền nhiệt mới đưa vào sử dụng.
Dòng RY được thiết kế cho môi chất có nhiệt độ tối đa không vượt quá 350°C.
Tuy nhiên, khả năng chịu nhiệt cao này chỉ nên được khai thác khi bơm được đưa lên nhiệt độ làm việc theo đúng trình tự.
Không nên hiểu khả năng chịu 350°C là bơm có thể chuyển ngay từ nhiệt độ môi trường sang nhiệt độ rất cao.
Nguyên tắc cần tuân thủ là:
Gia nhiệt từ từ → kiểm soát chênh lệch nhiệt → theo dõi trạng thái bơm → sau đó mới nâng đến nhiệt độ làm việc.
Trong quá trình tăng nhiệt, cần theo dõi độ rung của RY50-32-200A.
Khi các chi tiết giãn nở đồng đều, trạng thái của trục và bánh công tác được duy trì ổn định hơn. Ngược lại, chênh lệch nhiệt độ lớn có thể làm thay đổi trạng thái cơ khí của cụm rôto và làm độ rung tăng.
Do đó, quá trình gia nhiệt sơ bộ cũng là giai đoạn quan trọng để phát hiện sớm những dấu hiệu bất thường trước khi bơm hoạt động ở nhiệt độ cao.
Bỏ qua bước gia nhiệt sơ bộ có thể khiến RY50-32-200A phải chịu sự thay đổi nhiệt độ quá nhanh ngay từ khi khởi động.
Điều này có thể làm tăng nguy cơ:
Vì vậy, gia nhiệt sơ bộ không phải bước phụ mà là một phần quan trọng trong quy trình vận hành bơm dầu truyền nhiệt.
Tầm quan trọng của việc gia nhiệt sơ bộ cho Bơm dầu truyền nhiệt RY50-32-200A nằm ở khả năng giúp thiết bị thích nghi an toàn với sự thay đổi từ nhiệt độ thấp lên nhiệt độ làm việc cao. Quá trình này hạn chế sốc nhiệt, hỗ trợ kiểm soát giãn nở của thân bơm, bảo vệ độ đồng tâm của trục, giảm nguy cơ rung và giúp cụm làm kín hoạt động ổn định hơn.
Khi gia nhiệt RY50-32-200A cần đặc biệt tuân thủ hai giới hạn quan trọng: tốc độ tăng nhiệt không quá 50°C/giờ và chênh lệch giữa nhiệt độ dầu cửa hút với thân bơm không quá 40°C. Thực hiện đúng quá trình gia nhiệt sơ bộ là điều kiện quan trọng để bơm chuyển sang vận hành với dầu nóng một cách ổn định và khai thác tốt khả năng làm việc ở nhiệt độ cao của dòng RY
Thiết kế tản nhiệt tự nhiên trên Bơm dầu truyền nhiệt RY50-32-200A là một đặc điểm đáng chú ý của dòng RY. Thay vì sử dụng hệ thống làm mát bằng nước truyền thống, bơm được thiết kế để tản nhiệt tự nhiên trong quá trình vận hành. Cách bố trí này giúp cụm bơm trở nên gọn hơn, giảm số lượng thiết bị phụ trợ và góp phần hạ chi phí vận hành.
Đối với RY50-32-200A có lưu lượng 16 m³/h, cột áp 32 m, công suất động cơ 4 kW và tốc độ quay 2.900 vòng/phút, thiết kế tản nhiệt tự nhiên đặc biệt phù hợp với nhiệm vụ tuần hoàn dầu nóng trong hệ thống gia nhiệt công nghiệp.
Lợi ích rõ ràng nhất của thiết kế tản nhiệt tự nhiên là không phải bố trí một hệ thống nước làm mát riêng cho bơm.
Nếu sử dụng phương pháp làm mát bằng nước, hệ thống thường phải có thêm đường cấp nước, đường hồi nước, van, khớp nối và các phụ kiện liên quan. Điều này làm tăng mức độ phức tạp của toàn bộ cụm thiết bị.
Với RY50-32-200A, việc sử dụng cơ chế tản nhiệt tự nhiên giúp giảm bớt những thành phần phụ trợ này.
Khi không cần sử dụng nước làm mát, doanh nghiệp có thể giảm một phần chi phí liên quan đến việc cung cấp và tuần hoàn nước.
Bơm không phải phụ thuộc vào một nguồn nước làm mát riêng để duy trì trạng thái hoạt động.
Nhờ đó, thiết kế tản nhiệt tự nhiên của Bơm dầu truyền nhiệt RY50-32-200A góp phần đơn giản hóa chi phí vận hành của hệ thống, đặc biệt trong những nhà máy sử dụng nhiều bơm dầu truyền nhiệt cùng lúc.
Việc loại bỏ hệ thống nước làm mát giúp cụm RY50-32-200A có kết cấu đơn giản và gọn hơn.
Không cần bố trí thêm các đường nước xung quanh thân bơm đồng nghĩa với việc khu vực lắp đặt có thể được tổ chức hợp lý hơn.
Đây là lợi thế trong các phòng máy hoặc khu vực sản xuất có diện tích hạn chế.
Trong một hệ thống công nghiệp, càng nhiều đường ống thì việc bố trí, kiểm tra và bảo dưỡng càng phức tạp.
Thiết kế tản nhiệt tự nhiên giúp RY50-32-200A giảm được một nhóm đường ống không trực tiếp tham gia vào quá trình tuần hoàn dầu tải nhiệt.
Nhờ đó, hệ thống tập trung chủ yếu vào:
Đường hút dầu – bơm RY50-32-200A – đường xả dầu – đường hồi dầu.
Sự đơn giản này giúp bố trí đường ống rõ ràng hơn.
Khi lắp RY50-32-200A, đơn vị thi công không cần phải thiết kế thêm một hệ thống cấp và hồi nước làm mát dành riêng cho bơm.
Điều này giúp giảm một số hạng mục trong quá trình thi công như:
Nhờ đó, quá trình tích hợp bơm vào hệ thống dầu tải nhiệt trở nên đơn giản hơn.
Trong các nhà máy, nguồn nước làm mát có thể phải phục vụ nhiều thiết bị khác nhau.
Nếu bơm phụ thuộc vào nước làm mát, bất kỳ sự cố nào của mạng nước cũng có thể ảnh hưởng đến hoạt động của thiết bị.
RY50-32-200A sử dụng tản nhiệt tự nhiên nên giảm được sự phụ thuộc này.
Đây là lợi ích quan trọng đối với những hệ thống cần duy trì tuần hoàn dầu nóng liên tục.
Mỗi đường ống, van và đầu nối bổ sung đều tạo thêm các vị trí cần kiểm tra độ kín.
Khi không sử dụng hệ thống nước làm mát, số lượng mối nối phụ xung quanh cụm bơm được giảm xuống.
Điều này giúp đơn giản hóa công tác kiểm tra và hạn chế thêm các điểm có thể phát sinh rò rỉ từ hệ thống phụ trợ.
Thiết kế đơn giản hơn cũng đồng nghĩa với việc kỹ thuật viên có ít bộ phận phụ trợ hơn phải kiểm tra.
Khi bảo dưỡng RY50-32-200A, công việc có thể tập trung vào các cụm chính như:
Không phải bảo dưỡng thêm một hệ thống nước làm mát riêng giúp công việc kiểm tra cụm bơm trở nên tập trung hơn.
Hệ thống nước làm mát không chỉ cần đường ống mà còn cần không gian để bố trí van và các phụ kiện.
Khi RY50-32-200A sử dụng tản nhiệt tự nhiên, không gian xung quanh cụm bơm có thể được sử dụng hiệu quả hơn.
Điều này đặc biệt có lợi khi bố trí:
Bơm chính – bơm dự phòng – hệ thống van – đường ống dầu nóng
trong cùng một khu vực.
Dòng RY sử dụng kết cấu đỡ một phía, bơm và động cơ được đặt đồng tâm trên cùng bệ máy, truyền động thông qua khớp nối mềm.
Thiết kế tản nhiệt tự nhiên phù hợp với định hướng tổng thể này vì giúp cụm máy giữ được cấu trúc tương đối đơn giản và gọn.
Đối với RY50-32-200A, các bộ phận chính có thể được bố trí tập trung mà không phải bổ sung nhiều thiết bị làm mát bên ngoài.
Theo định hướng thiết kế của dòng RY, cơ chế tản nhiệt tự nhiên được sử dụng nhằm tạo ra kết cấu đơn giản đồng thời vẫn bảo đảm yêu cầu về độ an toàn và độ tin cậy của thiết bị.
Việc giảm số lượng hệ thống phụ trợ cũng đồng nghĩa với giảm số thành phần mà hoạt động của bơm phải phụ thuộc vào.
Đối với hệ thống dầu truyền nhiệt cần vận hành liên tục, đây là một lợi thế thực tế đáng chú ý.
Lợi ích của thiết kế này không chỉ nằm ở việc “không dùng nước làm mát”.
Giá trị thực tế của nó là tạo ra một cụm bơm có hệ thống phụ trợ đơn giản hơn:
Ít đường ống hơn → ít phụ kiện hơn → bố trí gọn hơn → vận hành đơn giản hơn → bảo dưỡng thuận tiện hơn.
Đây chính là điểm mạnh của giải pháp tản nhiệt tự nhiên trên RY50-32-200A.
Lợi ích của thiết kế tản nhiệt tự nhiên trên Bơm dầu truyền nhiệt RY50-32-200A tập trung ở khả năng giảm sự phụ thuộc vào hệ thống nước làm mát truyền thống. Nhờ đó, bơm có kết cấu gọn hơn, giảm số lượng đường ống và thiết bị phụ trợ, thuận tiện cho lắp đặt và bảo dưỡng, đồng thời góp phần giảm chi phí vận hành.
Với lưu lượng 16 m³/h, cột áp 32 m, động cơ 4 kW và tốc độ quay 2.900 vòng/phút, RY50-32-200A vừa đảm nhiệm nhiệm vụ tuần hoàn dầu nóng vừa tận dụng thiết kế tản nhiệt tự nhiên để đơn giản hóa toàn bộ cụm thiết bị.
Chính sự kết hợp giữa khả năng làm việc với dầu nhiệt độ cao và cơ chế tản nhiệt tự nhiên giúp RY50-32-200A trở thành một giải pháp gọn, thuận tiện và phù hợp cho các hệ thống dầu truyền nhiệt công nghiệp có yêu cầu tương ứng

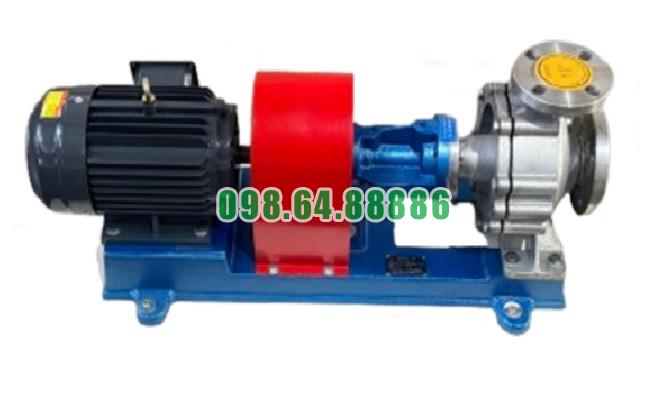

Bơm dầu nóng trục ngang RY50-32-200A công suất 4 kW, cột áp 32 m, lưu lượng 16 m3/h, tốc độ 2900 vòng/phút
