Khả năng hoạt động êm ái ít rung động của Bơm dầu truyền nhiệt RY50-32-250A phụ thuộc trực tiếp vào độ đồng tâm giữa bơm và động cơ, tình trạng ổ bi, cách đỡ đường ống và việc loại bỏ không khí trong hệ thống. Theo tài liệu nhà sản xuất, đây đều là những yếu tố quan trọng quyết định mức độ rung và tiếng ồn của dòng bơm RY trong quá trình vận hành.
Bơm RY50-32-250A và động cơ được lắp trên cùng một bệ máy và truyền động qua khớp nối mềm. Để cụm máy hoạt động ổn định, nhà sản xuất yêu cầu kiểm tra chính xác độ đồng tâm giữa trục bơm và trục động cơ.
Sai lệch đo tại vành ngoài khớp nối không được vượt quá 0,1 mm, trong khi khe hở giữa hai đầu trục khoảng 2–3 mm.
Nếu hai trục bị lệch tâm, rôto có thể phát sinh dao động và ma sát bất thường khi quay ở tốc độ cao. Vì vậy, việc căn chỉnh đúng ngay từ khi lắp đặt là yếu tố quan trọng giúp Bơm dầu truyền nhiệt RY50-32-250A hoạt động êm ái, ít rung động.
Dòng RY sử dụng thân ổ trục chứa hai bộ vòng bi có nhiệm vụ đỡ và định vị rôto.
Khi ổ bi ở trạng thái tốt và được bôi trơn đúng yêu cầu, trục và bánh công tác có điều kiện quay ổn định hơn. Ngược lại, ổ bi hỏng là một trong những nguyên nhân trực tiếp khiến bơm rung mạnh và phát ra tiếng ồn lớn.
Tình trạng ổ bi cần được kiểm tra định kỳ. Sau khoảng 300 giờ vận hành đầu tiên, tài liệu yêu cầu tháo ổ bi để vệ sinh và kiểm tra bề mặt làm việc; nếu xuất hiện rỗ, xước, cháy màu hoặc độ rơ bất thường thì phải thay mới.
Việc duy trì ổ bi ở trạng thái tốt giúp hạn chế rung động phát sinh từ cụm trục quay.
Bơm RY50-32-250A sử dụng khớp nối mềm kiểu ba chấu để truyền chuyển động từ động cơ sang trục bơm.
Khớp nối mềm giúp tạo liên kết truyền động giữa hai trục mà không phải là một kết nối cứng tuyệt đối. Khi được căn chỉnh đúng, kết cấu này góp phần duy trì chuyển động quay ổn định và hạn chế tác động cơ học bất thường lên cụm bơm.
Một yếu tố quan trọng để Bơm dầu truyền nhiệt RY50-32-250A ít rung động là hệ thống đường ống phải được đỡ đúng kỹ thuật.
Nhà sản xuất yêu cầu đường hút và đường đẩy phải có giá đỡ hoặc treo độc lập, không để trọng lượng đường ống truyền trực tiếp lên cửa hút, cửa xả hoặc thân bơm.
Nếu đường ống tác động lực trực tiếp lên thân bơm, vị trí của cụm bơm có thể bị ảnh hưởng, từ đó làm tăng nguy cơ lệch tâm và rung động.
Không khí tồn tại trong đường ống cũng là một trong những nguyên nhân khiến bơm rung mạnh và phát ra tiếng ồn.
Trước khi khởi động, thân bơm phải được mồi đầy môi chất. Trong quá trình mồi cần quay khớp nối bằng tay để đẩy không khí ra ngoài.
Khi phát hiện rung do có không khí trong đường ống, biện pháp xử lý theo tài liệu là xả khí và mồi lại bơm.
Trong quá trình khởi động, nhà sản xuất yêu cầu phải theo dõi độ rung của cụm bơm. Biên độ rung không được vượt quá 0,06 mm. Nếu rung bất thường phải dừng kiểm tra nguyên nhân.
Đây là thông số quan trọng để đánh giá trạng thái vận hành của RY50-32-250A, đặc biệt khi bơm làm việc ở tốc độ 2.900 vòng/phút.
Khi bơm vận hành với độ rung thấp, cụm trục, ổ bi, khớp nối và bộ làm kín ít phải chịu tải dao động bất thường hơn. Điều này có ý nghĩa trực tiếp đối với độ ổn định của thiết bị trong quá trình vận hành lâu dài.
Tài liệu cũng yêu cầu thường xuyên kiểm tra độ rung và nếu xuất hiện tiếng ồn bất thường phải dừng bơm ngay để kiểm tra.
Khả năng hoạt động êm ái ít rung động của Bơm dầu truyền nhiệt RY50-32-250A được bảo đảm chủ yếu nhờ căn chỉnh đồng tâm chính xác, hệ thống ổ bi định vị rôto, khớp nối mềm, đường ống có giá đỡ độc lập và quá trình mồi – xả khí đúng kỹ thuật.
Khi các điều kiện này được duy trì tốt, RY50-32-250A có thể vận hành ổn định ở tốc độ 2.900 vòng/phút với mức rung trong giới hạn cho phép. Đặc biệt, việc kiểm soát biên độ rung không vượt quá 0,06 mm là yêu cầu quan trọng giúp hạn chế rung, tiếng ồn và các hư hỏng cơ khí liên quan trong quá trình sử dụng.
Áp suất làm việc tối đa trên mặt bích của Bơm dầu truyền nhiệt RY50-32-250A cần được xem xét dựa trên cấp áp suất thiết kế của mặt bích và các bộ phận chịu áp. Theo tài liệu kỹ thuật của dòng RY, mặt bích hút, mặt bích xả và các bộ phận chịu áp được chế tạo theo cấp áp suất 16 bar.
Đây là thông số quan trọng khi lựa chọn đường ống, van và phụ kiện kết nối với RY50-32-250A trong hệ thống tuần hoàn dầu tải nhiệt.
Bơm RY50-32-250A thuộc dòng bơm dầu truyền nhiệt RY nên sử dụng kết cấu mặt bích chịu áp theo thông số chung được nhà sản xuất công bố.
Cụ thể:
Mặt bích cửa hút: cấp áp suất 16 bar
Mặt bích cửa xả: cấp áp suất 16 bar
Các bộ phận chịu áp của bơm: cấp áp suất 16 bar
Cấp áp suất này tạo cơ sở để lựa chọn các chi tiết kết nối đồng bộ cho hệ thống dầu nóng.
Điểm cần lưu ý là tài liệu ghi rõ các mặt bích được chế tạo theo cấp áp suất 16 bar, nhưng không công bố riêng một giá trị mang tên “áp suất làm việc tối đa cho phép” của model RY50-32-250A trong mọi điều kiện nhiệt độ.
Do đó, 16 bar nên được hiểu chính xác là cấp áp suất thiết kế được tài liệu công bố cho mặt bích và bộ phận chịu áp, không nên tự động kết luận rằng bơm luôn được phép vận hành liên tục ở áp suất 16 bar, đặc biệt khi dầu tải nhiệt làm việc ở nhiệt độ cao.
RY50-32-250A có điểm làm việc được nhà sản xuất công bố là:
Lưu lượng: 16 m³/h
Cột áp: 60 m
Công suất động cơ: 7,5 kW
Tốc độ quay: 2.900 vòng/phút
Công suất trục: 6,20 kW
Cột áp 60 m thể hiện khả năng tạo năng lượng cho dòng chất lỏng tại điểm làm việc của bơm, trong khi 16 bar là cấp áp suất của mặt bích và các bộ phận chịu áp.
Hai thông số này không nên được hiểu là cùng một đại lượng hoặc thay thế cho nhau khi thiết kế hệ thống.
Khi lắp đặt Bơm dầu truyền nhiệt RY50-32-250A, hệ thống đường ống tại cửa hút và cửa xả cần được lựa chọn phù hợp với cấp áp suất của mặt bích bơm.
Van, gioăng, bu lông và các mặt bích đối tiếp cũng cần có thông số phù hợp với điều kiện áp suất và nhiệt độ của hệ thống. Việc sử dụng phụ kiện không tương thích có thể làm giảm độ an toàn tại vị trí kết nối.
Đặc biệt, đường ống phải có giá đỡ độc lập, không được để trọng lượng đường ống tác động trực tiếp lên mặt bích hút hoặc mặt bích xả của bơm. Đây là yêu cầu cụ thể trong hướng dẫn lắp đặt dòng RY.
Trong quá trình khởi động RY50-32-250A, nhà sản xuất yêu cầu mở hoàn toàn van hút và đóng van xả trước khi khởi động động cơ.
Khi bơm đạt tốc độ ổn định và đồng hồ áp suất xả hiển thị áp suất tương ứng, phải mở từ từ van xả và điều chỉnh lưu lượng về điều kiện vận hành yêu cầu. Bơm không được chạy với van xả đóng quá 3 phút.
Việc theo dõi áp suất cửa xả giúp người vận hành phát hiện sớm trạng thái áp suất bất thường và tránh để hệ thống làm việc ngoài điều kiện thiết kế.
Dòng RY được thiết kế cho dầu tải nhiệt có nhiệt độ không vượt quá 350°C.
Khi hệ thống vận hành ở nhiệt độ cao, khả năng chịu áp thực tế không nên chỉ đánh giá dựa vào con số 16 bar trên mặt bích. Cần đồng thời xem xét nhiệt độ dầu, vật liệu mặt bích, gioăng làm kín, đường ống và các thiết bị liên quan.
Tài liệu hiện có không cung cấp bảng quan hệ áp suất – nhiệt độ của mặt bích RY50-32-250A. Vì vậy, nếu hệ thống dự kiến vận hành gần cấp áp suất 16 bar đồng thời ở nhiệt độ rất cao, cần xác nhận thêm giới hạn làm việc cho phép với nhà sản xuất.
Trong quá trình sử dụng RY50-32-250A, vị trí mặt bích hút và xả cần được kiểm tra thường xuyên để bảo đảm:
Bu lông liên kết không bị lỏng.
Gioăng không bị rò rỉ.
Mặt bích không chịu tải trọng từ đường ống.
Không xuất hiện biến dạng tại vị trí kết nối.
Áp suất cửa xả nằm trong điều kiện vận hành thiết kế.
Nhà sản xuất cũng yêu cầu thường xuyên theo dõi áp suất cửa xả và độ chặt của các liên kết trong quá trình bơm hoạt động.
Áp suất làm việc trên mặt bích của Bơm dầu truyền nhiệt RY50-32-250A cần căn cứ trước hết vào thông số do nhà sản xuất công bố: mặt bích hút, mặt bích xả và các bộ phận chịu áp được chế tạo theo cấp áp suất 16 bar.
Tuy nhiên, tài liệu không khẳng định riêng rằng 16 bar là áp suất vận hành liên tục tối đa của RY50-32-250A trong mọi điều kiện nhiệt độ. Vì vậy, khi thiết kế hệ thống dầu tải nhiệt, đặc biệt ở nhiệt độ cao gần 350°C, cần lựa chọn toàn bộ đường ống, van, gioăng và phụ kiện đồng bộ, đồng thời xác nhận giới hạn áp suất – nhiệt độ thực tế nếu hệ thống dự kiến làm việc gần cấp áp suất 16 bar.

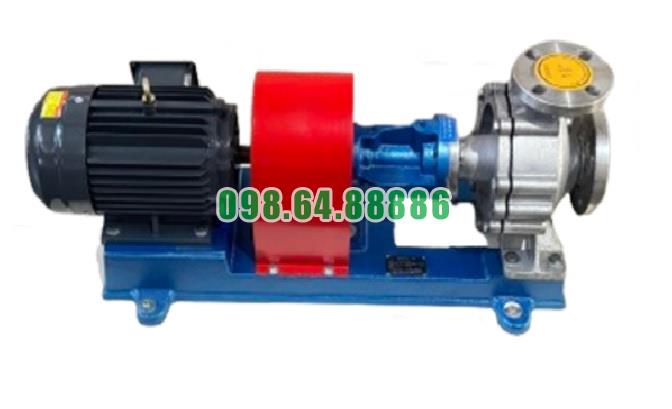

Bơm dầu nóng trục ngang RY50-32-250A công suất 7.5 kW, cột áp 60 m, lưu lượng 16 m3/h, tốc độ 2900 vòng/phút
