Bơm dầu truyền nhiệt RY80-50-250A được thiết kế để làm việc trong hệ thống tuần hoàn dầu nóng, với nhiệt độ môi chất của dòng RY không vượt quá 350°C. Khả năng vận hành ổn định trong điều kiện nhiệt cao không chỉ đến từ vật liệu hay một chi tiết riêng lẻ, mà là kết quả của sự phối hợp giữa cơ chế tản nhiệt tự nhiên, cụm ổ trục, hệ thống làm kín và quy trình gia nhiệt đúng kỹ thuật.
Một đặc điểm đáng chú ý của dòng RY là sử dụng cơ chế tản nhiệt tự nhiên thay cho làm mát bằng nước truyền thống.
Cách thiết kế này giúp cụm bơm gọn hơn, giảm số lượng thiết bị phụ trợ và vẫn hỗ trợ kiểm soát ảnh hưởng của nhiệt lên khu vực ổ trục và truyền động.
Đối với RY80-50-250A, đây là yếu tố quan trọng vì thân bơm thường xuyên tiếp xúc với dầu nóng, trong khi ổ bi và khớp nối cần duy trì điều kiện làm việc ổn định.
RY80-50-250A sử dụng hai bộ vòng bi trong thân ổ trục để đỡ và định vị rôto.
Khi bơm hoạt động ở khoảng 2.900 vòng/phút, hai ổ bi giúp trục duy trì chuyển động ổn định, hạn chế độ đảo và giảm rung.
Ổ bi phía bánh công tác sử dụng dầu tải nhiệt sạch để bôi trơn, còn ổ bi phía khớp nối sử dụng mỡ theo chủng loại quy định. Việc bôi trơn đúng giúp giảm ma sát và hạn chế hiện tượng ổ bi nóng quá mức khi bơm làm việc lâu trong môi trường nhiệt cao.
Bơm sử dụng bộ chèn làm kín kết hợp với phớt dầu cao su chịu nhiệt.
Cụm làm kín này được bố trí tại khu vực trục đi qua nắp bơm, giúp hạn chế dầu nóng thoát ra ngoài theo trục và hỗ trợ bảo vệ cụm ổ trục phía sau.
Khi bơm mới vận hành, khu vực làm kín có thể xuất hiện rò rỉ nhẹ. Sau thời gian chạy rà, lượng rò rỉ có thể giảm dần.
Yếu tố rất quan trọng để RY80-50-250A làm việc ổn định ở nhiệt độ cao là không tăng nhiệt quá nhanh.
Trước khi khởi động với dầu nóng, bơm phải được gia nhiệt sơ bộ. Chênh lệch giữa nhiệt độ dầu tại cửa hút và nhiệt độ thân bơm không được vượt quá 40°C.
Tốc độ tăng nhiệt cũng không được vượt quá 50°C/giờ.
Quy trình này giúp thân bơm, trục, bánh công tác và các chi tiết liên quan giãn nở từ từ, hạn chế biến dạng nhiệt và sai lệch cơ khí.
Trong quá trình gia nhiệt sơ bộ, hướng dẫn yêu cầu nới bu lông cố định bơm khoảng 0,3–0,5 mm để bù cho sự giãn nở nhiệt.
Sau khi quá trình gia nhiệt hoàn tất, bu lông phải được siết lại.
Chi tiết này cho thấy sự ổn định ở nhiệt độ cao không chỉ phụ thuộc vào cấu tạo bơm mà còn phụ thuộc rất nhiều vào cách lắp đặt và vận hành.
Khi nhiệt độ thay đổi, các chi tiết kim loại sẽ giãn nở. Nếu bơm và động cơ không được căn chỉnh tốt, độ lệch tâm có thể tăng lên khi bơm nóng.
Vì vậy, trục bơm và trục động cơ cần được căn chỉnh chính xác, với sai lệch tại vành ngoài khớp nối không vượt quá 0,1 mm.
Độ đồng tâm tốt giúp giảm tải lên ổ bi, hạn chế rung và giảm ma sát trong quá trình vận hành ở nhiệt độ cao.
Đường hút và đường xả phải có giá đỡ hoặc hệ treo riêng.
Nếu trọng lượng đường ống truyền trực tiếp lên thân bơm, khi nhiệt độ tăng và đường ống giãn nở, lực tác động có thể làm thay đổi vị trí của bơm và ảnh hưởng đến độ đồng tâm.
Việc đỡ đường ống độc lập vì thế có vai trò quan trọng trong việc giữ RY80-50-250A ổn định khi làm việc với dầu nóng.
Bơm không được vận hành ở lưu lượng nhỏ hơn 30% lưu lượng thiết kế.
Làm việc kéo dài ở lưu lượng quá thấp có thể khiến điều kiện thủy lực trở nên không thuận lợi, làm tăng rung hoặc nhiệt cục bộ.
Nếu hệ thống cần lưu lượng thấp, nên chọn bơm nhỏ hơn hoặc bố trí đường bypass tại cửa xả để duy trì lưu lượng tối thiểu qua bơm.
Trong điều kiện nhiệt cao, nhiệt độ ổ trục là một trong những thông số cần theo dõi thường xuyên.
Nếu ổ bi nóng bất thường, cần kiểm tra ngay các yếu tố như độ đồng tâm, lượng dầu hoặc mỡ bôi trơn và tình trạng ổ bi.
Việc phát hiện sớm nhiệt độ bất thường giúp tránh hư hỏng lan sang trục, bộ làm kín hoặc các chi tiết liên quan.
Bơm dầu truyền nhiệt RY80-50-250A vận hành ổn định trong điều kiện nhiệt cao nhờ sự phối hợp giữa cơ chế tản nhiệt tự nhiên, hai bộ vòng bi định vị rôto, hệ thống làm kín chịu nhiệt và quy trình gia nhiệt có kiểm soát.
Để bơm duy trì độ ổn định, cần đặc biệt chú ý đến gia nhiệt từ từ, giữ đúng độ đồng tâm, bôi trơn ổ bi đúng yêu cầu, đỡ đường ống độc lập và duy trì lưu lượng trong vùng cho phép.
Chính những yếu tố này giúp RY80-50-250A hạn chế rung, nóng ổ bi, rò rỉ và sai lệch cơ khí khi làm việc lâu dài trong hệ thống dầu tải nhiệt ở nhiệt độ cao
Bơm dầu truyền nhiệt RY80-50-250A có thể được ứng dụng trong các dây chuyền sản xuất vật liệu xây dựng có sử dụng dầu tải nhiệt để gia nhiệt gián tiếp. Theo tài liệu của dòng RY, bơm được dùng trong các ngành công nghiệp có hệ thống tuần hoàn dầu nóng, trong đó có lĩnh vực sản xuất vật liệu làm đường.
Trong các hệ thống này, RY80-50-250A có nhiệm vụ duy trì dòng dầu nóng liên tục giữa nguồn gia nhiệt và thiết bị sử dụng nhiệt, giúp quá trình truyền nhiệt diễn ra ổn định.
Trong dây chuyền sản xuất vật liệu xây dựng, một số công đoạn cần duy trì nhiệt độ cao hoặc ổn định trong thời gian dài. Khi hệ thống sử dụng dầu tải nhiệt, RY80-50-250A có thể đảm nhiệm nhiệm vụ tuần hoàn môi chất nóng qua đường ống và thiết bị công nghệ.
Dầu được gia nhiệt tại nguồn nhiệt, sau đó được bơm đưa đến thiết bị cần cấp nhiệt. Sau khi truyền nhiệt, dầu quay trở lại nguồn gia nhiệt để tiếp tục chu trình.
RY80-50-250A phù hợp với các hệ thống mà dầu tải nhiệt không tiếp xúc trực tiếp với nguyên liệu sản xuất.
Dầu nóng có thể đi qua bộ trao đổi nhiệt, áo gia nhiệt hoặc các thiết bị truyền nhiệt trung gian. Cách vận hành này giúp tách riêng vòng dầu tải nhiệt khỏi nguyên liệu và duy trì quá trình cấp nhiệt liên tục.

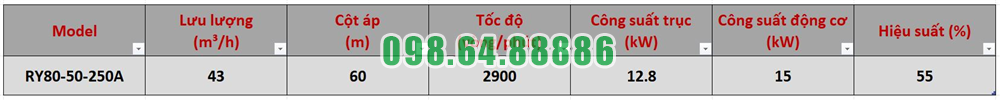

Theo thông số kỹ thuật, RY80-50-250A có lưu lượng khoảng 43 m³/h, cột áp 60 m, tốc độ quay 2.900 vòng/phút, công suất trục 12,8 kW và công suất động cơ 15 kW.
Các thông số này cho thấy bơm phù hợp với những hệ thống cần lưu lượng tuần hoàn trung bình và có mức trở lực tương đối lớn qua đường ống, van hoặc thiết bị trao đổi nhiệt.
Tài liệu của dòng RY nêu rõ bơm có thể được sử dụng trong lĩnh vực sản xuất vật liệu làm đường.
Trong ứng dụng này, RY80-50-250A có thể tham gia vào vòng tuần hoàn dầu tải nhiệt để cấp nhiệt cho các thiết bị hoặc khu vực công nghệ cần duy trì nhiệt độ.
Bơm giúp dầu nóng lưu chuyển liên tục trong hệ thống, từ đó hỗ trợ duy trì điều kiện nhiệt ổn định cho quá trình sản xuất.
Dòng RY được thiết kế để vận chuyển chất lỏng có nhiệt độ cao, tính ăn mòn yếu và không chứa hạt rắn.
Nhiệt độ môi chất làm việc theo tài liệu không vượt quá 350°C.
Đặc điểm này phù hợp với các hệ thống sản xuất vật liệu xây dựng có sử dụng dầu tải nhiệt ở nhiệt độ cao, miễn là môi chất thực tế đáp ứng đúng điều kiện của bơm.
Trong dây chuyền công nghiệp, dầu phải đi qua nhiều đoạn đường ống, van, co cút và thiết bị trao đổi nhiệt.
Với cột áp khoảng 60 m, RY80-50-250A có khả năng tạo chênh áp để duy trì dòng dầu qua hệ thống khi tổng trở lực phù hợp với đặc tính của bơm.
Điều này có ý nghĩa đối với các dây chuyền có đường ống tương đối dài hoặc nhiều thiết bị sử dụng nhiệt trên cùng vòng tuần hoàn.
Bơm RY80-50-250A không trực tiếp tạo ra nhiệt mà có nhiệm vụ đưa nhiệt từ nguồn gia nhiệt đến thiết bị sử dụng nhiệt thông qua dòng dầu tải nhiệt.
Khi lưu lượng dầu được duy trì ổn định, quá trình truyền nhiệt cũng diễn ra liên tục hơn. Đây là yếu tố quan trọng đối với các công đoạn sản xuất cần giữ nhiệt trong một khoảng thời gian dài.
Dầu đi qua RY80-50-250A phải không chứa hạt rắn.
Trong các nhà máy vật liệu xây dựng, bụi, cặn hoặc xỉ hàn trong đường ống có thể đi vào bơm và gây tắc bánh công tác.
Vì vậy, hệ thống cần được súc rửa sạch trước khi vận hành và nên bố trí bộ lọc tại đường hút để bảo vệ bơm.
Khi hệ thống sử dụng dầu nóng, RY80-50-250A cần được gia nhiệt từ từ trước khi khởi động.
Theo hướng dẫn, chênh lệch giữa nhiệt độ dầu tại cửa hút và nhiệt độ thân bơm không nên vượt quá 40°C, đồng thời tốc độ tăng nhiệt không vượt quá 50°C/giờ.
Điều này giúp hạn chế sốc nhiệt và hỗ trợ các chi tiết của bơm giãn nở đồng đều.
RY80-50-250A không nên làm việc ở lưu lượng quá thấp.
Theo tài liệu, bơm không nên vận hành dưới 30% lưu lượng thiết kế. Nếu dây chuyền thường xuyên giảm tải, có thể cần bố trí đường bypass để duy trì lượng dầu tối thiểu qua bơm.
Việc này giúp hạn chế nóng cục bộ và giữ cho bơm vận hành ổn định hơn.
Ứng dụng Bơm dầu truyền nhiệt RY80-50-250A trong sản xuất vật liệu xây dựng phù hợp nhất với các hệ thống sử dụng dầu tải nhiệt để gia nhiệt gián tiếp, đặc biệt là các dây chuyền sản xuất vật liệu làm đường được nêu trong phạm vi ứng dụng của dòng RY.
Với lưu lượng khoảng 43 m³/h, cột áp 60 m, động cơ 15 kW và khả năng làm việc với môi chất nhiệt độ cao, RY80-50-250A có thể đáp ứng nhiều vòng tuần hoàn dầu nóng trong dây chuyền sản xuất.
Để bơm làm việc ổn định, cần đảm bảo dầu sạch, lựa chọn đúng điểm làm việc, gia nhiệt từ từ và duy trì lưu lượng trong vùng cho phép

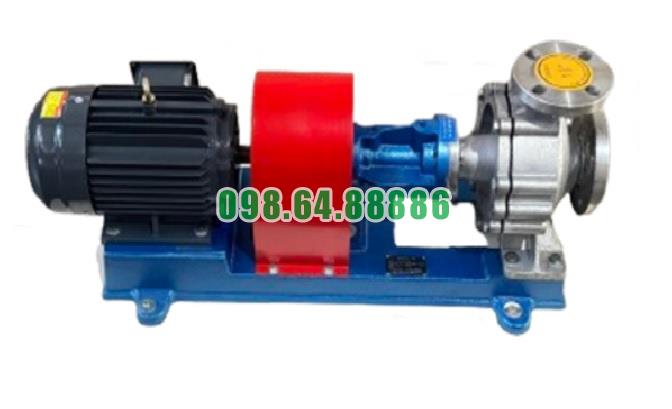

Bơm dầu truyền nhiệt đầu rời RY80-50-250A lưu lượng 43 m3/h, cột áp 60 m, công suất 15 kW
