Bơm dầu truyền nhiệt RY65-40-200A được thiết kế chuyên cho nhiệm vụ tuần hoàn dầu nóng và chất lỏng nhiệt độ cao. Theo tài liệu của dòng RY, nhiệt độ môi chất có thể đạt tới 350°C, với điều kiện chất lỏng có tính ăn mòn yếu và không chứa hạt rắn. Đây là nền tảng quan trọng để đánh giá khả năng chịu nhiệt của model RY65-40-200A.
Khả năng chịu nhiệt nổi bật nhất của RY65-40-200A nằm ở phạm vi nhiệt độ làm việc của dòng RY. Mức nhiệt tối đa ≤350°C giúp bơm phù hợp với các hệ thống dầu tải nhiệt công nghiệp có nhiệt độ vận hành cao.
So với các loại bơm thông thường không được thiết kế chuyên cho dầu nóng, RY65-40-200A có lợi thế rõ rệt khi sử dụng trong lò dầu tải nhiệt, thiết bị trao đổi nhiệt và các dây chuyền cần tuần hoàn dầu nóng liên tục.
Dòng RY sử dụng phương pháp tản nhiệt tự nhiên thay cho hệ thống làm mát bằng nước truyền thống.
Thiết kế này giúp giảm ảnh hưởng của nhiệt lên cụm ổ bi và bộ phận truyền động, đồng thời làm cho kết cấu bơm đơn giản hơn. Đây là yếu tố quan trọng giúp RY65-40-200A thích nghi tốt với điều kiện làm việc nhiệt độ cao.
Khả năng chịu nhiệt của bơm không chỉ phụ thuộc vào thân bơm mà còn liên quan trực tiếp đến hệ thống làm kín.
Dòng RY sử dụng packing seal kết hợp với phớt dầu chịu nhiệt, giúp hạn chế rò rỉ dầu nóng tại khu vực trục bơm. Khi vận hành đúng kỹ thuật, hệ thống làm kín góp phần duy trì độ ổn định của RY65-40-200A trong môi trường nhiệt độ cao.
RY65-40-200A sử dụng cụm hai ổ bi để đỡ rotor. Khi bơm vận hành với dầu nóng, nhiệt độ tại khu vực ổ bi cần được kiểm soát thông qua thiết kế tản nhiệt và chế độ bôi trơn phù hợp.
Việc thiếu dầu bôi trơn hoặc sử dụng sai loại chất bôi trơn có thể khiến ổ bi nóng bất thường, làm giảm khả năng vận hành lâu dài của bơm.
Một yêu cầu quan trọng khi sử dụng RY65-40-200A với dầu nóng là phải thực hiện quá trình gia nhiệt trước khi đưa bơm lên nhiệt độ làm việc.
Theo hướng dẫn của dòng RY, tốc độ gia nhiệt nên được giữ dưới 50°C mỗi giờ. Việc tăng nhiệt từ từ giúp các chi tiết cơ khí giãn nở đồng đều hơn, hạn chế ảnh hưởng do thay đổi nhiệt độ đột ngột.
Khi nhiệt độ dầu đạt khoảng 100–130°C, hệ thống có thể xuất hiện rung nhẹ trong quá trình loại bỏ nước và khí còn tồn tại.
Ở giai đoạn này, cần theo dõi độ rung của RY65-40-200A trước khi tiếp tục nâng nhiệt. Khi quá trình khử nước hoàn thành và bơm vận hành ổn định, hệ thống mới nên tiếp tục tăng lên nhiệt độ làm việc yêu cầu.
Dù RY65-40-200A được thiết kế cho môi chất nhiệt độ cao, khả năng chịu nhiệt lâu dài vẫn phụ thuộc vào điều kiện thực tế.
Bơm cần được gia nhiệt đúng quy trình, ổ bi phải được bôi trơn đầy đủ, hệ thống làm kín cần được kiểm tra thường xuyên và dầu truyền nhiệt phải sạch, không chứa hạt rắn.
Khi các điều kiện này được duy trì, khả năng làm việc ở nhiệt độ cao của bơm sẽ ổn định hơn.
Đánh giá khả năng chịu nhiệt độ cao của bơm dầu truyền nhiệt RY65-40-200A cho thấy đây là model phù hợp với các hệ thống tuần hoàn dầu nóng công nghiệp. Dòng RY được thiết kế cho môi chất có nhiệt độ lên đến khoảng 350°C, kết hợp với tản nhiệt tự nhiên, hệ thống làm kín chịu nhiệt và cụm ổ bi chuyên dụng.
Để RY65-40-200A phát huy tốt khả năng chịu nhiệt, cần đặc biệt chú ý đến quá trình gia nhiệt từ từ, bôi trơn ổ bi, kiểm tra độ rung và tình trạng làm kín. Khi vận hành đúng yêu cầu, bơm dầu truyền nhiệt RY65-40-200A có thể đáp ứng tốt môi trường làm việc nhiệt độ cao.
Tìm hiểu về thiết kế cánh bơm cắt đường kính của bơm dầu truyền nhiệt RY65-40-200A cần bắt đầu từ cách ký hiệu model của dòng RY. Trong tài liệu kỹ thuật, ký hiệu A phía sau model thể hiện cánh bơm đã được cắt đường kính ngoài lần thứ nhất so với đường kính cánh tiêu chuẩn của cùng dòng bơm.
Đối với RY65-40-200A, việc sử dụng cánh bơm cắt đường kính giúp tạo ra một điểm làm việc thấp hơn so với phiên bản dùng cánh có đường kính đầy đủ, phù hợp với yêu cầu lưu lượng 25 m³/h, cột áp 35 m, tốc độ 2900 vòng/phút và công suất 5,5 kW.
Trong quy ước model của dòng RY, phần số thể hiện kích thước cơ bản của bơm, còn các ký hiệu A, B, C liên quan đến mức cắt đường kính ngoài của cánh bơm.
Cụ thể:
A: cắt đường kính ngoài cánh lần thứ nhất.
B: cắt đường kính ngoài cánh lần thứ hai.
C: cắt đường kính ngoài cánh lần thứ ba.
Như vậy, RY65-40-200A là phiên bản sử dụng cánh đã được cắt đường kính ngoài ở cấp A.
Cánh bơm là bộ phận trực tiếp nhận chuyển động từ trục và truyền năng lượng cho dầu truyền nhiệt.
Khi cánh quay ở 2900 vòng/phút, dầu đi vào vùng tâm cánh rồi được đẩy ra phía ngoài theo nguyên lý ly tâm. Đường kính ngoài của cánh ảnh hưởng đến mức năng lượng mà cánh truyền cho dòng dầu.
Khi đường kính ngoài được cắt giảm theo cấp A, khả năng tạo cột áp của cánh cũng được điều chỉnh xuống so với phiên bản cánh tiêu chuẩn của cùng model cơ sở.
Không phải mọi hệ thống đều cần cột áp cao nhất mà một thân bơm có thể tạo ra.
Nếu sử dụng cánh có đường kính lớn hơn yêu cầu thực tế, điểm vận hành của bơm có thể không phù hợp với hệ thống. Vì vậy, cắt đường kính cánh là một cách để điều chỉnh đặc tính thủy lực của bơm theo nhu cầu sử dụng.
Với RY65-40-200A, phiên bản cánh cắt A phù hợp với điểm làm việc đã xác định là 25 m³/h và 35 m cột áp.
Cột áp của bơm phụ thuộc nhiều vào năng lượng mà cánh truyền cho chất lỏng.
Cánh có đường kính ngoài nhỏ hơn sẽ làm vận tốc ngoại vi tại mép cánh giảm so với cánh đường kính lớn hơn ở cùng tốc độ quay. Vì vậy, năng lượng truyền cho dầu cũng được điều chỉnh.
Đây chính là nguyên lý giúp phiên bản RY65-40-200A đạt điểm cột áp thấp hơn so với phiên bản sử dụng cánh tiêu chuẩn của cùng dòng.
Điểm quan trọng của thiết kế cánh bơm cắt đường kính của bơm dầu truyền nhiệt RY65-40-200A không nằm ở việc thay đổi toàn bộ cấu tạo bơm mà ở việc điều chỉnh đặc tính làm việc thông qua cánh.
Thân bơm, trục, ổ bi và các cụm cơ khí chính vẫn thuộc kết cấu dòng RY, trong khi đường kính ngoài cánh được lựa chọn theo cấp phù hợp.
Điều này cho phép cùng một dòng bơm có thể đáp ứng nhiều mức cột áp khác nhau mà không cần thay đổi hoàn toàn cấu trúc thiết bị.
Đối với RY65-40-200A đang xét, điểm làm việc sử dụng là 25 m³/h.
Cánh cắt A được kết hợp với đặc tính của thân bơm và tốc độ quay 2900 vòng/phút để tạo ra điểm vận hành phù hợp với lưu lượng và cột áp yêu cầu.
Do đó, khi lựa chọn RY65-40-200A, không nên chỉ nhìn vào kích thước cửa hút và cửa đẩy mà cần quan tâm đến đúng phiên bản cánh bơm.
Khi đường kính cánh được điều chỉnh, yêu cầu năng lượng thủy lực của bơm cũng thay đổi theo điểm vận hành.
Với bộ thông số sử dụng của RY65-40-200A, động cơ 5,5 kW dẫn động trục và cánh bơm ở tốc độ 2900 vòng/phút để đáp ứng điểm làm việc 25 m³/h và 35 m.
Việc lựa chọn đúng cấp cánh giúp bơm và động cơ làm việc phù hợp hơn với yêu cầu thực tế của hệ thống.
Ký hiệu A trên RY65-40-200A thể hiện một cấp cắt cánh đã được xác định trong hệ thống model của nhà sản xuất.
Việc tiếp tục giảm đường kính cánh có thể làm thay đổi lưu lượng, cột áp và đặc tính làm việc của bơm. Vì vậy, không nên tự ý gia công cánh nếu chưa xác định được đường kính cần thiết và đường đặc tính sau khi cắt.
Nếu hệ thống yêu cầu điểm làm việc khác, cần lựa chọn đúng phiên bản A, B, C hoặc model khác phù hợp hơn.
Thiết kế cánh cắt giúp RY65-40-200A đạt được ba mục tiêu chính:
Điều chỉnh cột áp theo nhu cầu hệ thống.
Phù hợp hơn với điểm lưu lượng yêu cầu.
Giữ nguyên phần lớn kết cấu cơ khí của dòng bơm nhưng thay đổi đặc tính thủy lực thông qua đường kính cánh.
Đây là lý do các phiên bản cánh cắt được sử dụng trong cùng một họ bơm RY.
Tìm hiểu về thiết kế cánh bơm cắt đường kính của bơm dầu truyền nhiệt RY65-40-200A cho thấy ký hiệu A thể hiện cánh bơm đã được cắt đường kính ngoài lần thứ nhất so với cánh tiêu chuẩn.
Việc cắt đường kính giúp điều chỉnh đặc tính thủy lực của bơm để phù hợp hơn với yêu cầu thực tế. Với RY65-40-200A đang sử dụng lưu lượng 25 m³/h, cột áp 35 m, tốc độ quay 2900 vòng/phút và công suất 5,5 kW, cánh cắt A là bộ phận quan trọng giúp hình thành đúng điểm vận hành của model này mà vẫn giữ kết cấu cơ bản của dòng bơm dầu truyền nhiệt RY.

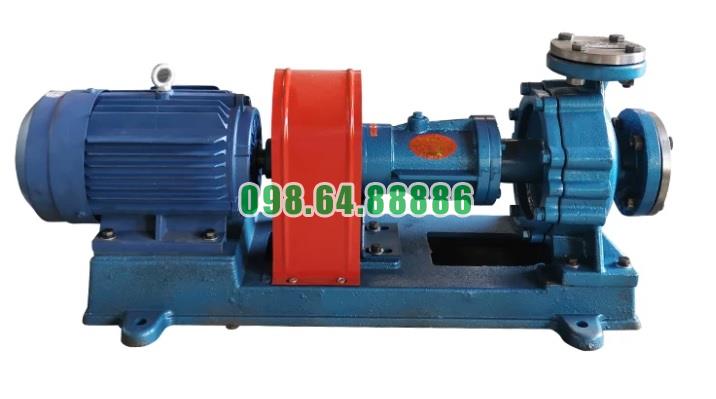

Bơm ly tâm dầu nóng RY65-40-200A Lưu lượng 25 m3/h, công suất 5.5 kW, cột áp 35 m
