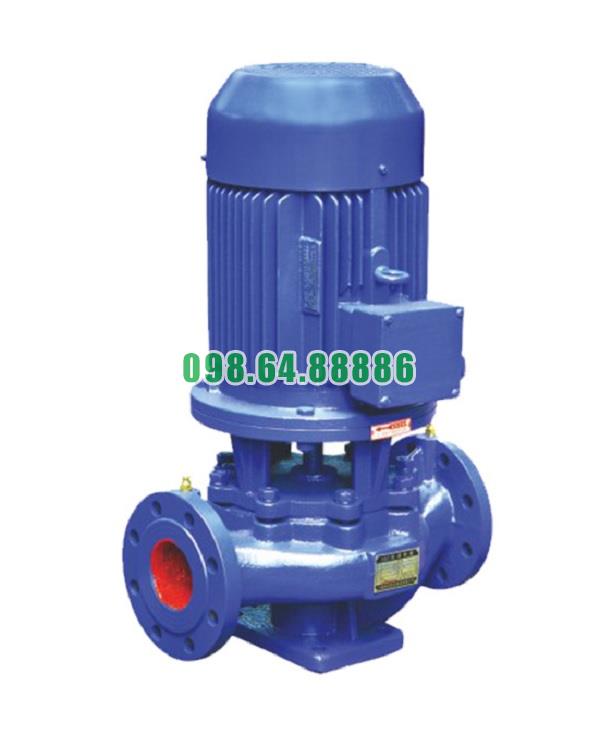

Bơm cấp nước trục đứng model ISG100-160, IRG100-160 là dòng bơm ly tâm trục đứng được thiết kế chuyên dụng cho hệ thống cấp nước công nghiệp và dân dụng. Để đảm bảo hiệu quả vận hành, độ bền và tính an toàn, bơm được chế tạo với các bộ phận chính sau:
Thân bơm được đúc nguyên khối bằng gang hoặc thép đúc chất lượng cao, có độ dày và độ bền cơ học tốt, chịu được áp suất cao. Bên trong thân bơm được gia công nhẵn, giúp giảm ma sát dòng chảy và nâng cao hiệu suất. Trên thân có bố trí mặt bích tiêu chuẩn, thuận tiện cho việc kết nối với hệ thống đường ống.
Cánh bơm là chi tiết quan trọng trong bơm ly tâm, có chức năng tạo ra lực ly tâm để đẩy chất lỏng. Cánh bơm của model ISG100-160, IRG100-160 thường được làm từ gang hoặc hợp kim thép không gỉ tùy theo môi trường chất lỏng. Thiết kế dạng kín (closed impeller) giúp tăng hiệu quả thủy lực, hạn chế rò rỉ và tối ưu áp lực.
Trục bơm được chế tạo bằng thép hợp kim chống mài mòn, có độ cứng và khả năng chịu xoắn cao. Trục được gia công chính xác, đồng tâm tốt, giúp truyền động ổn định từ động cơ đến cánh bơm. Các bề mặt trục được xử lý nhiệt và đánh bóng nhằm kéo dài tuổi thọ.
Phớt cơ khí có nhiệm vụ ngăn chặn rò rỉ chất lỏng tại vị trí tiếp giáp giữa trục quay và thân bơm. Bơm ISG100-160, IRG100-160 sử dụng phớt cơ khí kép hoặc đơn, được chế tạo từ vật liệu carbon, ceramic hoặc silicon carbide. Cấu tạo này đảm bảo khả năng chống rò rỉ cao, hoạt động bền bỉ ngay cả trong môi trường áp suất và nhiệt độ cao.
Ổ đỡ trục được lắp bên trong nhằm giảm ma sát, chống rung lắc khi bơm hoạt động. Ổ đỡ được thiết kế với cơ chế bôi trơn tối ưu, thường dùng mỡ chịu nhiệt hoặc dầu bôi trơn. Cấu tạo này giúp bơm vận hành êm ái, giảm tiếng ồn và tăng tuổi thọ.
Nắp bơm gắn phía trên, vừa có tác dụng cố định các bộ phận bên trong, vừa hỗ trợ tháo lắp bảo trì dễ dàng. Trên nắp có bố trí các lỗ kiểm tra, thoát khí và lỗ xả để thuận tiện cho quá trình vận hành và bảo dưỡng.
Động cơ điện gắn trực tiếp trên trục bơm theo dạng trục đứng. Động cơ được chế tạo theo tiêu chuẩn IP55 hoặc cao hơn, đảm bảo chống bụi, chống nước, thích hợp lắp đặt trong môi trường ngoài trời. Hiệu suất động cơ cao, kết hợp trực tiếp với bơm qua khớp nối cứng, giảm thất thoát năng lượng.
Khớp nối truyền động giữa động cơ và trục bơm đảm bảo độ đồng tâm cao. Thiết kế khớp nối cứng hoặc khớp nối mềm giúp giảm rung chấn, bảo vệ cả động cơ và cụm bơm khi có sự cố quá tải.
Bơm ISG100-160, IRG100-160 được thiết kế với cửa hút và cửa xả đồng trục, nằm trên cùng một đường thẳng. Điều này giúp tiết kiệm diện tích lắp đặt, dễ dàng đấu nối đường ống, đồng thời giảm tổn thất áp lực trên đường ống.
Đối với các ứng dụng công suất lớn, bơm được tích hợp thêm vòng làm mát phớt cơ khí và ổ đỡ, đảm bảo an toàn khi bơm vận hành liên tục trong thời gian dài.
Cấu tạo chi tiết của bơm cấp nước trục đứng model ISG100-160, IRG100-160 thể hiện rõ tính khoa học và sự tối ưu trong thiết kế. Với thân bơm chắc chắn, cánh bơm hiệu suất cao, phớt cơ khí chống rò rỉ, cùng hệ thống trục và ổ đỡ chính xác, loại bơm này đảm bảo hoạt động bền bỉ, hiệu quả và phù hợp cho các hệ thống cấp nước công nghiệp, dân dụng, tòa nhà cao tầng và hệ thống HVAC. Việc hiểu rõ cấu tạo chi tiết giúp người sử dụng nắm vững nguyên lý, vận hành an toàn và dễ dàng bảo trì trong suốt vòng đời thiết bị.
Bơm ly tâm trục đứng ISG100-160 và IRG100-160 được ứng dụng phổ biến trong hệ thống cấp nước của tòa nhà cao tầng, khu công nghiệp và các hệ thống tuần hoàn. Cả hai model đều hoạt động dựa trên nguyên lý thủy lực cơ bản của bơm ly tâm, đó là chuyển đổi năng lượng cơ học từ động cơ điện thành động năng và áp năng của chất lỏng.
Khi động cơ điện truyền chuyển động quay đến trục bơm, cánh bơm bắt đầu quay. Tại tâm cánh bơm, áp suất giảm xuống thấp hơn áp suất tại bể chứa hoặc đường ống cấp, tạo ra sự chênh lệch áp suất. Nhờ đó chất lỏng được hút vào buồng bơm một cách liên tục.
Cánh bơm quay với tốc độ cao sẽ tạo ra lực ly tâm tác động lên khối chất lỏng. Dưới tác động của lực này, chất lỏng bị đẩy từ tâm cánh ra phía mép ngoài với vận tốc lớn. Lưu lượng mà bơm tạo ra phụ thuộc vào tốc độ quay của động cơ, kích thước cánh bơm và đặc tính thủy lực của hệ thống.
Dòng chất lỏng rời cánh bơm đi vào thân bơm có hình dạng xoắn ốc (volute). Tại đây, vận tốc dòng chảy giảm dần và một phần động năng được chuyển hóa thành áp năng. Nhờ đó, áp suất trong đường ống xả được nâng cao, giúp chất lỏng có thể được bơm lên cao hoặc di chuyển xa trong hệ thống đường ống.
Trong quá trình vận hành, lực dọc trục sinh ra do áp suất chất lỏng tác động không đồng đều lên cánh bơm và trục. Bơm ISG100-160 và IRG100-160 được thiết kế với cơ chế cân bằng thủy lực thông qua lỗ cân bằng hoặc vòng chống mòn, giúp triệt tiêu phần lớn lực dọc trục này. Nhờ đó, bơm vận hành ổn định, ít rung động và tuổi thọ ổ trục cũng như phớt cơ khí được kéo dài.
ISG100-160: thích hợp cho nước sạch, nước lạnh, hệ thống HVAC và cấp nước sinh hoạt, đảm bảo áp suất ổn định với lưu lượng lớn.
IRG100-160: chuyên dùng cho môi trường nước nóng hoặc dung dịch có nhiệt độ cao, được trang bị phớt chịu nhiệt và vật liệu chống ăn mòn, vẫn duy trì nguyên lý thủy lực nhưng chịu được điều kiện khắc nghiệt hơn.
Nguyên lý vận hành thủy lực của bơm cấp nước trục đứng ISG100-160 và IRG100-160 dựa trên ba giai đoạn chính: hút chất lỏng nhờ chênh áp, tạo lưu lượng bằng lực ly tâm và tăng áp suất trong thân bơm nhờ quá trình chuyển hóa năng lượng. Với thiết kế thủy lực tối ưu và cơ chế cân bằng tải, hai model này đảm bảo hiệu suất cao, áp lực ổn định và vận hành bền bỉ trong nhiều ứng dụng công nghiệp và dân dụng.
https://vietnhat.company/may-bom-nuoc-ly-tam-truc-dung-isg100160-cong-suat-15kw-day-cao-32m.html
Máy bơm cấp nước trục đứng, bơm tăng áp trục đứng ISG100-160, IRG100-160 15kw, 100m3, 32m
21.600.000 VND
